Čo uľahčuje otváranie balíka?

Spracovanie pravidla vrásnenia za balením

  Balenie môže zvonku vyzerať jednoducho, ale konečný výkon kartónu je určený mnohými detailmi vo vnútri jeho matrice. Balík sa musí zložiť v správnej polohe, hladko sa otvoriť, zostať stabilný počas výroby a v niektorých prípadoch sa musí kontrolovane roztrhnúť alebo oddeliť.

  Tieto požiadavky sa prenášajú do rôznych líniových štruktúr počas výroby lisovníc. Ryhovacie lišty, rezacie línie, perforácia a premostenie majú rôzne účely a ich umiestnenie musí zodpovedať dizajnu obalu.

  Pre výrobcov razidiel nie je výzvou len príprava línií rôznych dĺžok. Dôležitejšou úlohou je zabezpečiť, aby každá spracovaná linka zodpovedala štruktúre požadovanej pre konečný kartón.

Nie každá časť balíka potrebuje rovnaké spracovanie

  Skladací kartón zvyčajne obsahuje panely, skladacie časti, otvory a spojovacie oblasti. Tieto rôzne časti nevykonávajú rovnakú funkciu, takže nemôžu vždy používať rovnaký typ vedenia.

  Ryhovacie pravítko sa používa hlavne na vytvorenie riadenej línie skladania. Vedie lepenku tak, aby sa zložila vo vopred určenej polohe bez toho, aby ju úplne prerezala.

  Rezanie sa používa tam, kde je potrebné materiál úplne oddeliť. Perforácia je vhodná pre oblasti, ktoré vyžadujú kontrolované trhanie, zatiaľ čo premostenie môže udržať vybrané časti spojené po vyrezaní.

  V jednej matrici môžu tieto štruktúry spolupracovať. Konečný výsledok závisí nielen od konkrétneho spôsobu spracovania, ale aj od toho, či je každý riadok správne umiestnený vo vzťahu k ostatným.

Rezanie: Príprava požadovaných dĺžok

  Pred montážou ryhovacieho pravítka do matrice je potrebné ich najskôr pripraviť podľa rozmerov v dizajne raznice.

  Rôzne časti kartónu vyžadujú rôzne dĺžky. Vonkajšie rezacie časti, skladacie časti a špeciálne konštrukcie môžu všetky vyžadovať rôzne dĺžky čiar.

  Ak je čiara rezaná príliš dlho alebo príliš krátko, môže to ovplyvniť jej polohu počas montáže matrice. V zložitejších konštrukciách lisovníc môžu aj malé rozdiely sťažiť inštaláciu alebo ovplyvniť, ako spracované profily zodpovedajú pôvodnému dizajnu.

  Preto sú identifikácia dĺžky, triedenie a rezanie dôležitými krokmi pri príprave linky.

  Výrobcom, ktorí pracujú s viacerými dizajnmi kartónov súčasne, môže automatická identifikácia rôznych dĺžok linky tiež zjednodušiť proces prípravy a znížiť potrebu manuálneho oddeľovania materiálov pred montážou.

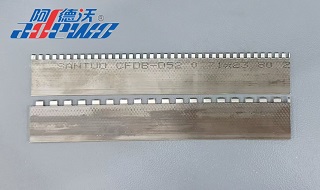

Perforácia: Vytvorenie kontrolovaného roztrhnutia

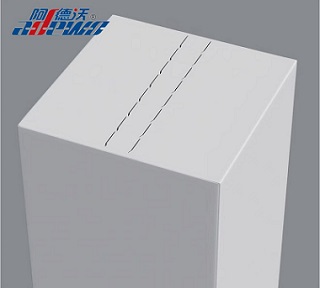

  Nie každý balík je navrhnutý tak, aby sa otváral iba zložením.

  Mnohé kartóny a kartónové obaly obsahujú odtrhávacie časti, ľahko otvárateľné plochy alebo iné štruktúry, ktoré je potrebné oddeliť ručne. Pre tieto aplikácie by súvislá rezacia linka spôsobila, že by sa sekcia oddelila príliš skoro.

  Perforácia vytvára namiesto toho štruktúru prerušovaného rezu. Nenarezané časti udržujú obal spojený pred otvorením, zatiaľ čo narezané časti poskytujú definovanú cestu pre roztrhnutie.

  Usporiadanie perforácie musí zodpovedať štruktúre obalu a zamýšľanému spôsobu otvárania. Príliš veľké rezanie môže oslabiť spojenie, zatiaľ čo nedostatočné rezanie môže sťažiť roztrhnutie obalu.

  To je dôvod, prečo je perforácia odlišnou požiadavkou na spracovanie od rezania a ryhovania.

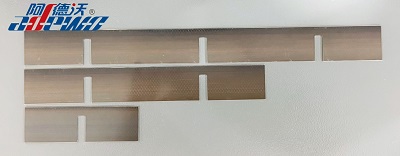

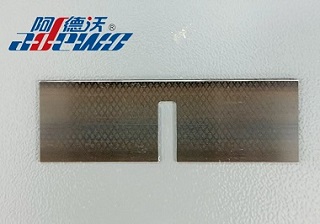

Premostenie: Udržiavanie spojovacích bodov

  Ďalšou bežnou požiadavkou je udržanie vybraných častí lepenky po vyseknutí spojené.

  Premostenie vytvára špecifické spojovacie body pozdĺž spracovanej línie. Tieto body pomáhajú udržiavať integritu plechu počas výroby, manipulácie alebo následných operácií.

  Pri niektorých konštrukciách matrice nestačí jeden most. Pozdĺž jednej sekcie môže byť potrebných viacero spojovacích bodov, čo je miesto, kde sa viacnásobné premostenie stáva užitočným.

  Niektoré konštrukcie môžu tiež vyžadovať obojstranné premostenie so zodpovedajúcimi polohami mostíkov na oboch stranách linky.

  Umiestnenie, počet a usporiadanie mostíkov je potrebné zvážiť spolu s návrhom matrice. Ich účelom nie je jednoducho pridať spojovacie body, ale poskytnúť požadovanú rovnováhu medzi rezaním a zostávajúcim spojom.

Pery: Zlepšenie rezania rohov

  Niektoré štruktúry kartónu vyžadujú dodatočné spracovanie na konci radu, najmä tam, kde sa stretáva niekoľko riadkov alebo kde je dôležitý čistý roh.

  Lipnutie vytvorí zárez na konci pravidla. Pri vysekávaní kartónu to môže pomôcť znížiť zvyškovú lepenku v rohoch po vyrezaní, čo vedie k čistejšiemu rohu.

  Ohýbanie môže tiež pomôcť znížiť interferenciu, keď sa pravidlá krížia alebo sa spájajú. Toto sa stáva relevantnejším, keď matrica obsahuje kompaktné alebo komplikované líniové štruktúry.

  Aj keď je spracovaný zárez malý, môže ovplyvniť interakciu medzi susednými čiarami a kvalitu hotového kartónu.

Ako sú tieto linky pripravené pred montážou matrice?

  Proces prípravy začína digitálnym dizajnom matrice.

  Po určení požadovaných informácií o riadku je potrebné identifikovať a zoradiť rôzne dĺžky. Čiary potom môžu byť narezané na ich špecifikované dĺžky, zatiaľ čo časti vyžadujúce špeciálne spracovanie môžu prijať perforáciu, premostenie, lemovanie alebo štruktúry súvisiace s odstraňovaním.

  Pre výrobcu matrice sú tieto kroky úzko prepojené. Dĺžka rezu, poloha spracovania a konečná montáž musia zodpovedať pôvodnému konštrukčnému súboru.

  Keď sa štruktúra balenia stáva detailnejšou, manuálna príprava môže zahŕňať viac opakované meranie, triedenie a spracovanie. Organizovanejší automatizovaný proces prípravy môže preto pomôcť, aby bol prechod z digitálneho dizajnu na fyzickú matricu konzistentnejší.

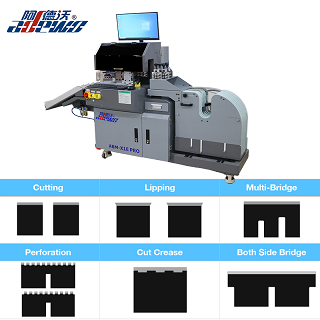

ADEWO ABM-X1E PRORezací stroj na triedenie dĺžky

  Rezací stroj na triedenie dĺžky ADEWO ABM-X1E PRO kombinuje automatickú identifikáciu dĺžky linky a triedenie s rezaním a viacerými funkciami na spracovanie liniek.

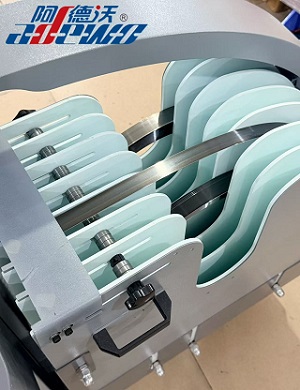

  Stroj je navrhnutý pre lisovacie aplikácie, podporuje 7 zvitkov pravítka a zvláda hrúbku pravítka 0,71, 1,05 a 1,42 mm, s výškou pravítka od 22 do 60 mm.

  Medzi jeho funkcie spracovania patrí:

Triedenie podľa dĺžky

Rezanie

Pery

Viacnásobné premostenie

Obojstranné premostenie

Perforácia

  Stroj podporuje formáty súborov DXF a DWG, čo umožňuje pripraviť informácie o spracovaní z bežne používaných súborov s návrhom lisovnice.

Od návrhu obalu po linkové spracovanie

  Balenie sa môže zdať jednoduché, keď sa naň pozeráme ako na hotový výrobok, ale jeho skladanie, otváranie, trhanie a odstraňovanie odpadu sú úzko spojené so štruktúrou matrice za ním.

  Pravidlo ohýbania určuje, kde sa lepenka prehýba. Rezanie určuje, kde sa materiál oddeľuje. Perforácia vytvára kontrolovanú dráhu trhania, zatiaľ čo premostenie zachováva vybrané spojenia. Štruktúry súvisiace s lemovaním a odizolovaním riešia špecifickejšie požiadavky v rámci nástroja.

  Každý proces má svoj vlastný účel, ale žiadny z nich neexistuje nezávisle od dizajnu obalu.

  Digitálny súbor matrice definuje požadovanú štruktúru a presná príprava linky premení tieto informácie na spracované linky pripravené na montáž matrice. Toto spojenie medzi dizajnom obalu, konštrukciou lisovnice a líniovým spracovaním umožňuje, aby sa malé detaily v digitálnom dizajne stali spoľahlivými funkciami v hotovom obale.
