Čo je to preťahovanie pri výrobe razidiel?

Preťahovanie je presný proces brúsenia používaný pri výrobe oceľových pravítka.

Na vnútornej strane oceľového pravítka je vytvorená malá reliéfna drážka, kde je potrebné ohýbanie.

To znižuje interferenciu v priesečníkoch pravítka, zabraňuje strate výšky po ohnutí do ostrého uhla a zaisťuje presné prispôsobenie pravítka a stabilný rezný výkon.

Prečo je pre rezacie matrice s oceľovým pravítkom potrebné preťahovanie?

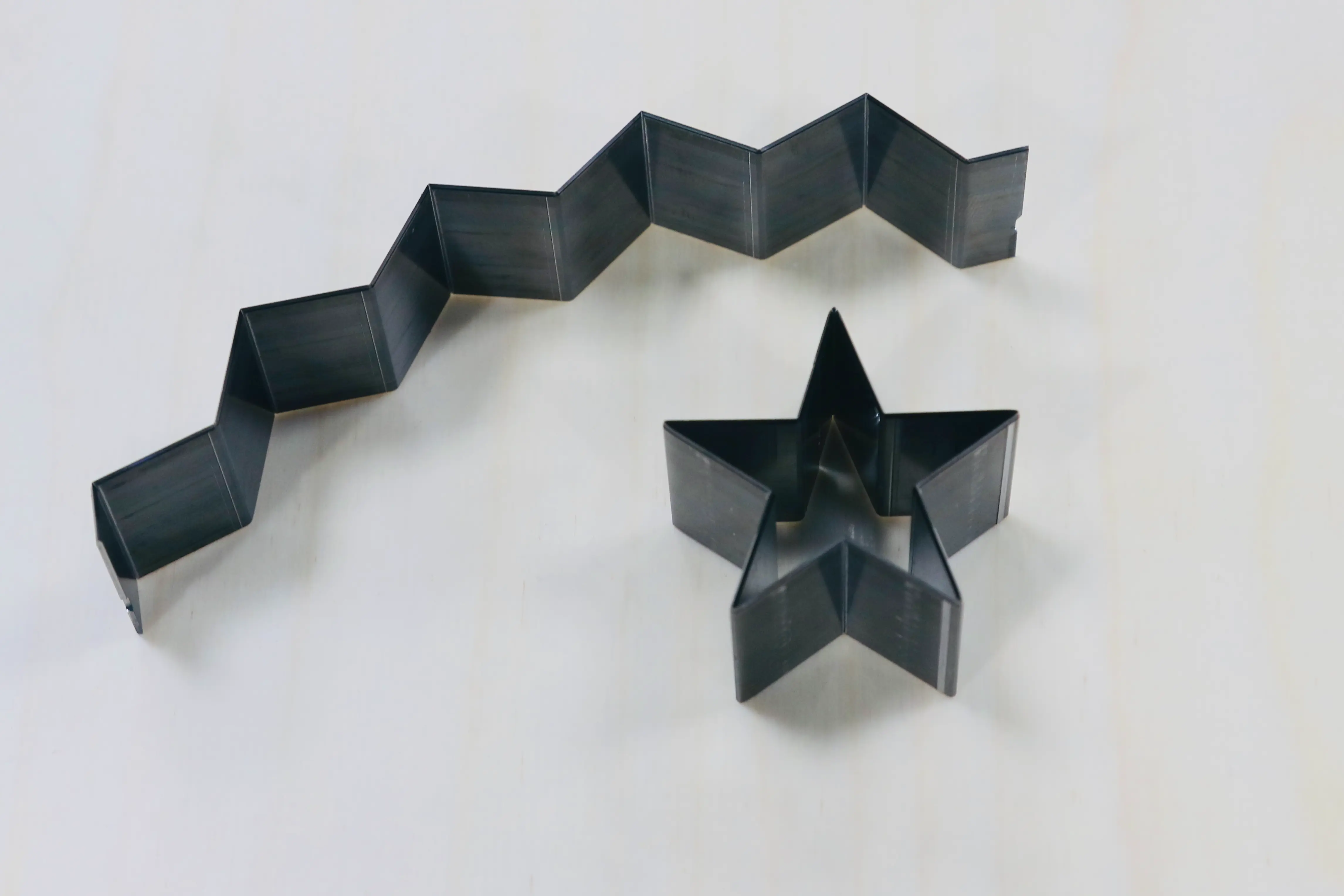

Napríklad pri vytváraní tvaru päťcípej hviezdy môže použitie spájania pravidiel (spájanie samostatných oceľových pravidiel) v ostrých rohoch znížiť celkovú pevnosť konštrukcie matrice.

Spojená oblasť sa môže počas opakovaných operácií rezania oslabiť, čo ovplyvňuje trvanlivosť a stabilitu matrice.

Bez preťahovania môže použitie jediného oceľového pravítka na vytvorenie ostrých rohov tiež spôsobiť problémy.

Počas ohýbania je vnútorná strana pravítka stlačená, čo môže spôsobiť zaoblenie ostrého rohu.

Výsledkom je, že konečná matrica nemusí dosiahnuť požadovanú kvalitu tvarovania pod ostrým uhlom.

Pri procese preťahovania sa v oblasti ohybu pred vytvorením oceľového pravítka vytvorí reliéfna drážka.

To umožňuje ohýbanie pravítka do ostrých uhlov pri zachovaní pôvodnej výšky rezu a pevnosti konštrukcie.

Prečo je preťahovanie dôležité pre vysoko presné lisovanie?

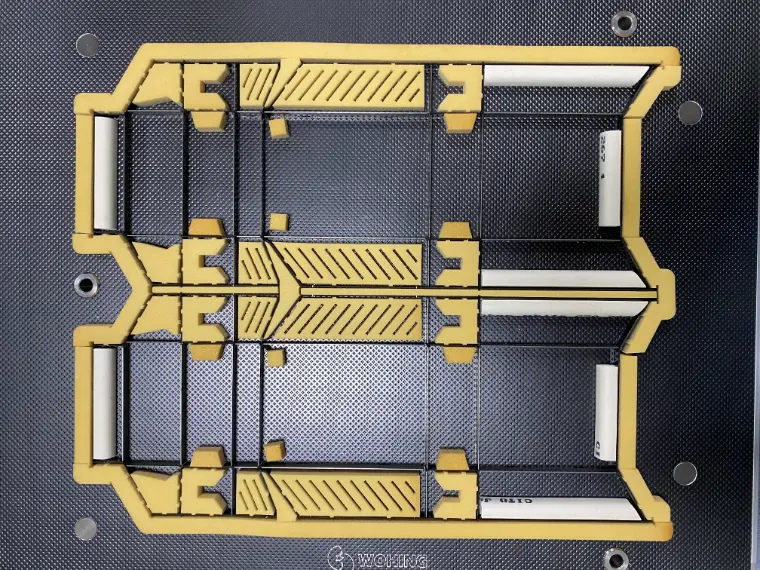

Keďže dopyt po prémiových obaloch neustále rastie, najmä v odvetviach, ako sú obaly na cigarety, farmaceutické obaly a kartónové škatule vyššej kategórie, výrobcovia vyžadujú vyššiu presnosť pri zložitých a nepravidelných tvaroch.

Preto sa technológia preťahovania stáva čoraz dôležitejšou pri výrobe modernej oceľovej matrice.

Ďalšie aplikácie preťahovania pri výrobe oceľových pravidiel

Okrem zlepšenia tvarovania ostrých rohov sa preťahovanie používa aj na zlepšenie presnosti priesečníkov oceľových pravidiel a zlepšenie rezného výkonu.

S rastúcim dopytom po vysokokvalitných obaloch, najmä v odvetviach, ako sú prémiové kartónové obaly, farmaceutické obaly a špeciálne tvarované škatule, sa požiadavky na presnosť rezania a prispôsobenie pravidiel stávajú čoraz prísnejšie.

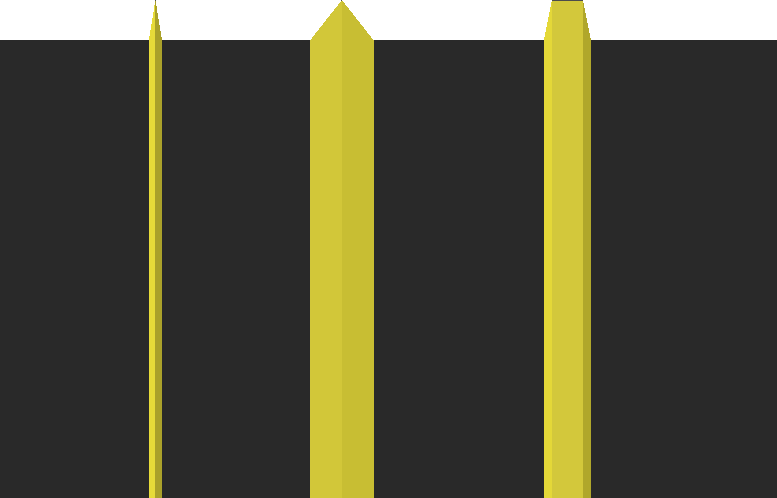

V priesečníkoch, kde sa stretávajú horizontálne a vertikálne oceľové pravítka, môže uhol skosenia reznej hrany vytvoriť malú medzeru medzi pravítkami.

Táto medzera môže ovplyvniť presnosť lícovania rezných hrán a môže viesť k nekonzistentným výsledkom rezu alebo k stopám na konečných výrobkoch.

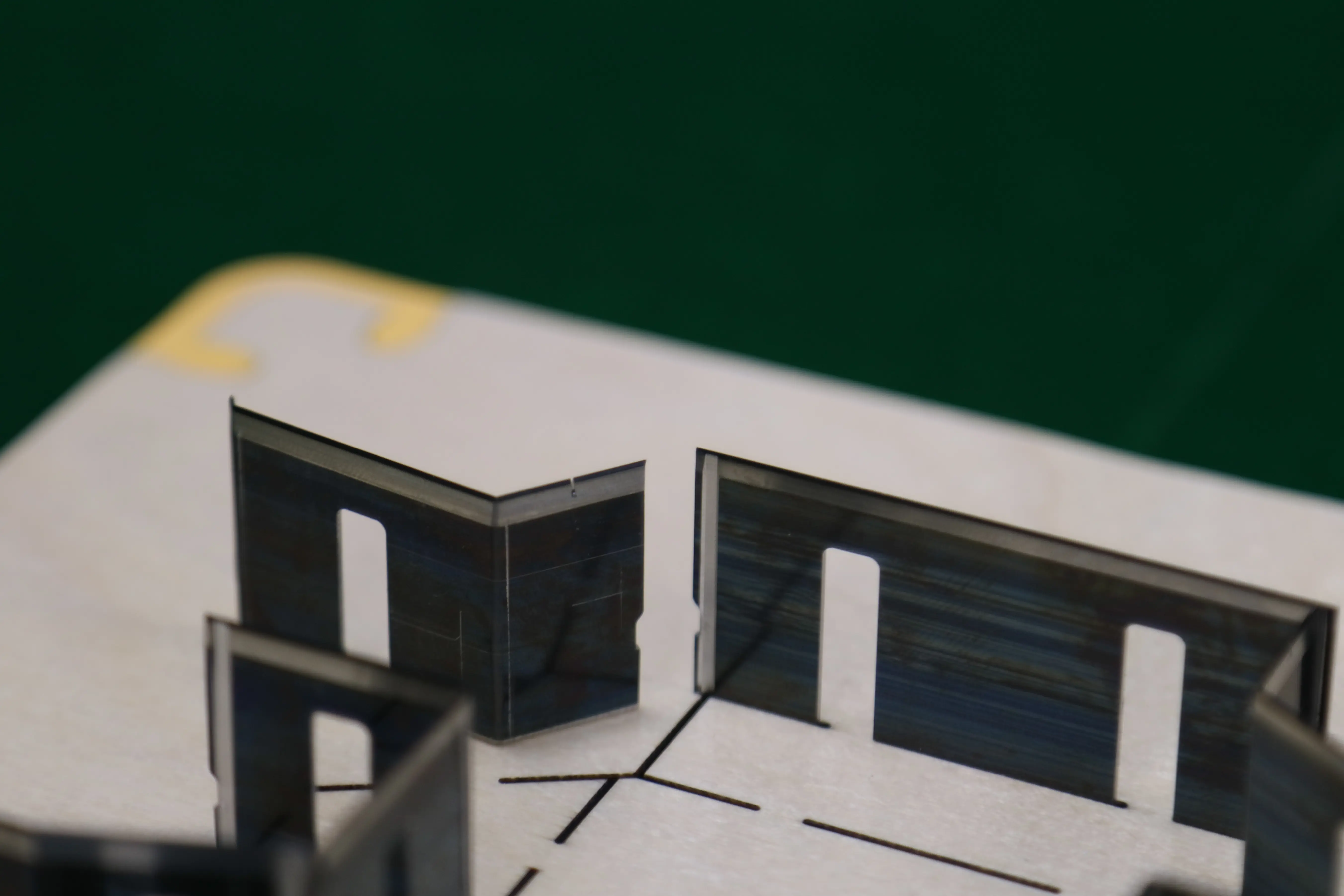

Aplikovaním preťahovania v oblasti priesečníka oceľového pravítka sa vytvorí malá reliéfna drážka na zníženie interferencie spôsobenej uhlom skosenia reznej hrany.

To umožňuje, aby oceľové pravidlá tesnejšie zapadali do seba a zlepšuje sa celková presnosť a stabilita konštrukcie matrice.

Ako prebieha preťahovanie pri výrobe oceľových pravítka?

Tradične bolo preťahovanie manuálnym procesom, ktorý si vyžadoval zručnú obsluhu na brúsenie reliéfnych drážok na konkrétnych miestach.

S vývojom technológie automatického ohýbania je teraz možné preťahovanie integrovať do procesu automatického ohýbania, čím sa zvyšuje účinnosť a konzistencia.

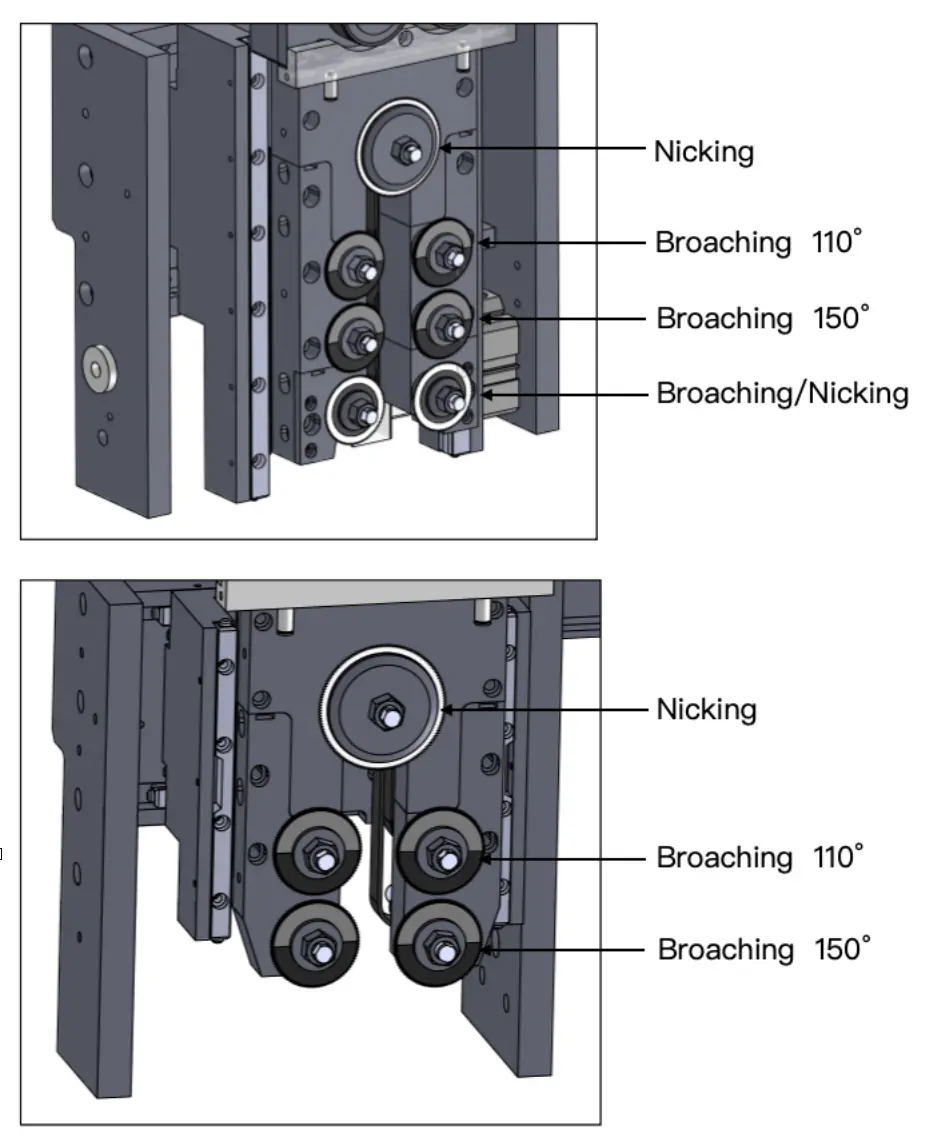

Multifunkčná automatická ohýbačka ADEWO ABM-832C2 používa brúsne kotúče z karbidu volfrámu na spracovanie preťahovacích drážok na oceľových pravidlách.

Stroj podporuje smer preťahovania CW (v smere hodinových ručičiek) aj CCW (proti smeru hodinových ručičiek), čo zaisťuje flexibilné spracovanie pre rôzne uhly ohybu a konštrukcie lisovníc.

ABM-832C2 môže byť vybavený dvoma alebo tromi sadami preťahovacích pílových listov podľa rôznych požiadaviek na aplikáciu.

Na dosiahnutie presných výsledkov preťahovania pre rôzne špecifikácie oceľových pravidiel a podmienky ohýbania je možné zvoliť rôzne šírky čepele.

Vďaka inteligentnému softvérovému riadeniu stroj automaticky analyzuje geometriu a uhly ohybu importovaného výkresu.

Podľa požadovaného uhla a polohy systém identifikuje, kde je potrebné preťahovanie a automaticky vyberie vhodný preťahovací pílový kotúč na spracovanie.
