Ako vyrobiť matrice z papierových tašiek

Papierové tašky sú všade – obchody s potravinami, maloobchody, výdajné pulty. Ale za každým čistým, dobre zloženým papierovým vreckom je nástroj, ktorý väčšina ľudí nikdy nevidí: kocka. Raznica na papierové tašky je preglejková doska s ostrými oceľovými pravidlami (pravidlo na rezanie) a ryhovacími pravidlami, ktoré sú vsadené do laserom vyrezaných štrbín. Po pritlačení na papier vyreže tvar vrecka a vytvorí ohybové línie jediným ťahom.

Ak podnikáte v oblasti balenia, vedieť, ako sa tieto raznice vyrábajú – a ako ich vyrobiť rýchlejšie a presnejšie – môže znamenať skutočný rozdiel vo vašej výrobe. Táto príručka vás krok za krokom prevedie celým procesom výroby raznice.

Ako vyrobiť matrice z papierových tašiek

Pred skokom do schodov si ujasnime, čo vlastne staviate.

Matrica z papierového vrecka je oceľová matrica. Má tri hlavné časti:

- Maticová doska: Hrubá preglejková doska, zvyčajne 12–18 mm, vyrobená z brezovej alebo javorovej dyhy. Musí byť pevná, plochá a stabilná – pretože akékoľvek deformovanie odhodí celú kocku.

- Pravidlá rezania: Tenké oceľové čepele, zvyčajne s hrúbkou 2 alebo 3 body, ktoré prerezávajú papier.

- Pravidlá ohýbania: Kratšie, tupé pravidlá, ktoré vtláčajú čiary ohybu do papiera bez toho, aby ho rezali.

Dizajnér vytvorí rozloženie matrice v softvéri CAD (AutoCAD, Illustrator alebo Cimex) pomocou rôznych farieb alebo vrstiev na oddelenie čiar rezu od čiar ohýbania. Súbor sa exportuje ako DXF alebo DWG – štandardné formáty pre softvér na výrobu razidiel. Potom sa proces presunie do dielne.

Materiály a základné požiadavky

Skôr ako začnete, uistite sa, že máte:

- matrica: 12–18 mm laserová preglejka (breza alebo javor)

- Pravidlá rezania: 2pt (0,71 mm) alebo 3pt (1,07 mm) oceľové pravidlá

- Pravidlá orezávania: Zvyčajne 2 body alebo 3 body, kratšie ako pravidlá orezávania

- Gumový vyhadzovací materiál: Gumové prúžky umiestnené okolo pravidiel, aby sa papier po rezaní odtlačil

- Súbor návrhu CAD: formát DXF alebo DWG

- Laserový rezací stroj (alebo prístup k nemu)

- Zariadenie na ohýbanie pravidiel (ručné alebo automatické)

-Ryhovací rezací stroj

Postup krok za krokom

Krok 1: Pripravte si dizajn matrice

Všetko začína dizajnom. Potrebujete CAD výkres, ktorý presne ukazuje, kde sa taška rozreže a kde sa zloží. Myslite na to ako na cestovnú mapu pre kocku.

- Potvrďte štýl tašky, veľkosť, hrúbku papiera a skladaciu štruktúru.

- Vytvorte alebo prijmite súbor CAD vo formáte DXF alebo DWG.

- Jasne označte tri typy čiar: rezné čiary (plné), záhybové čiary (bodkované alebo prerušované) a podľa potreby perforované čiary.

- Dvakrát skontrolujte svoje rozmery. Malá chyba v dizajne sa stáva veľkou chybou v matrici.

Krok 2: Importujte parametre návrhu a nastavenia

Keď je návrh pripravený, importujte súbor DXF do softvéru na rezanie laserom.

- Nastavte mierku a počiatočný bod.

- Mapujte vrstvy, aby softvér vedel, ktoré čiary sú čiary rezu a ktoré sú čiary ohýbania.

- Zadajte hrúbku matrice a typ materiálu.

- Nastavte výkon lasera, rýchlosť rezania a kompenzáciu rezu.

"Zárez" je šírka štrbiny, ktorú laser vypáli do dosky. Toto je kritické. Ak je štrbina príliš široká, pravidlo bude uvoľnené a môže sa počas lisovania vytiahnuť. Ak je slot príliš úzky, doska sa môže zdeformovať alebo dokonca rozdeliť. Štandardné šírky štrbín sú 2pt (asi 0,71 mm) alebo 3pt (asi 1,07 mm).

Krok 3: Vložte a zarovnajte matricu

Položte preglejkovú matricu na stôl stroja. Zarovnajte ho s nulovým bodom a pevne ho upnite. Doska, ktorá sa pri rezaní posúva, znamená zničenú matricu. Väčšina moderných strojov používa sondu alebo systém automatického sledovania na prispôsobenie sa malým odchýlkam v hrúbke dosky, čím sa laser udržiava v konzistentnej vzdialenosti.

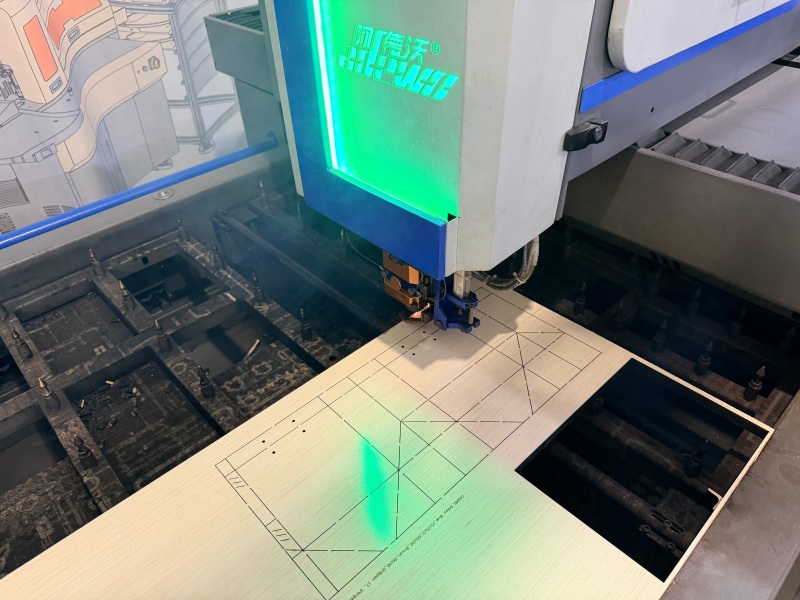

Krok 4: Laserom vyrežte matricu

Tu sa kocka začína formovať. CO2 laser vypáli presné štrbiny do preglejky pozdĺž línií rezania a ryhovania.

- Spustite program rezania a sledujte prvých pár štrbín.

- Skontrolujte, či šírka a hĺbka drážky zodpovedá vašim špecifikáciám.

- Dávajte pozor na mostíky – malé neprerezané časti, ktoré držia dosku kociek pohromade medzi tesne rozmiestnenými pravidlami.

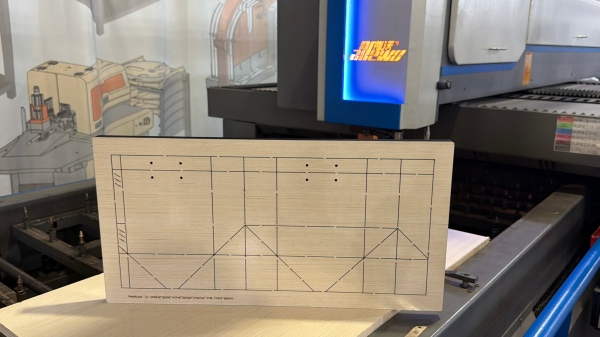

- Po rezaní odstráňte odpadový materiál a skontrolujte dosku.

Laser neprereže celú cestu. Vypaľuje štrbiny dostatočne hlboko na to, aby držali pravidlá bezpečne, pričom spodná časť dosky zostáva nedotknutá.

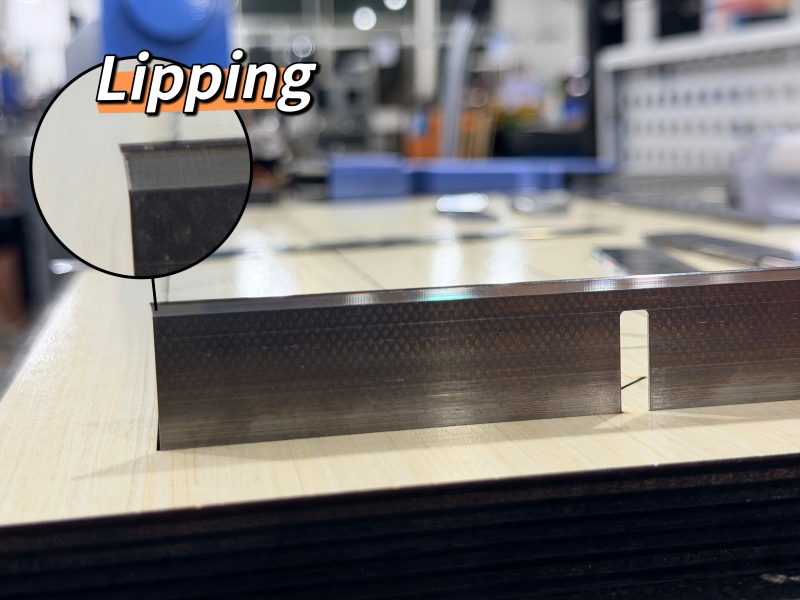

Krok 5: Pravidlá ohýbania a rezania ocele

Teraz musíte vytvarovať oceľové pravidlá tak, aby zodpovedali dizajnu matrice. Pravidlá rezania sú ostré čepele; ryhovacie pravidlá sú tupé a o niečo kratšie.

- Vyberte správnu hrúbku a výšku pravítka pre svoju dosku.

- Ohnite pravidlá tak, aby zodpovedali krivkám a rohom v dizajne CAD.

- Každé pravidlo odrežte na požadovanú dĺžku.

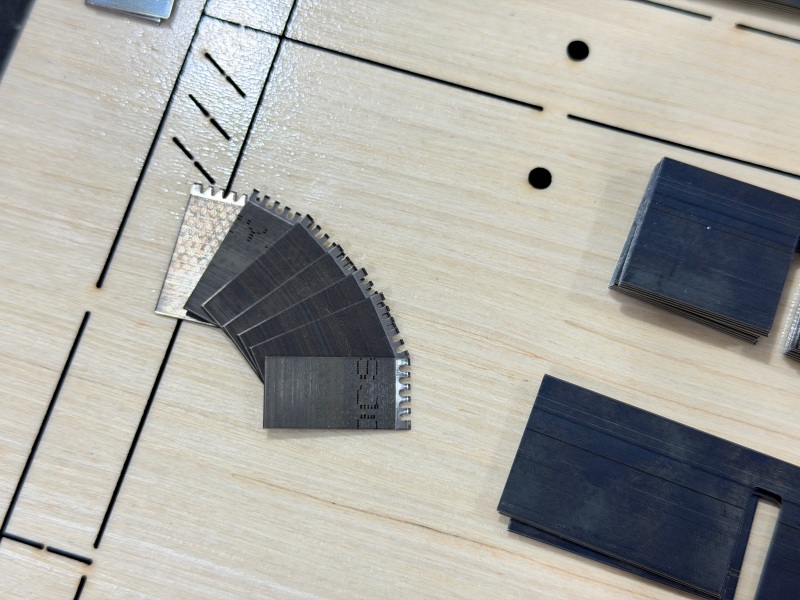

- Pri zložitých tvaroch možno budete musieť premostiť (vrubovať) pravidlá v namáhaných bodoch, aby ste predišli praskaniu.

V ručných predajniach sa to robí pomocou ohýbačky pravidiel a rezačky pravidiel. Vo vyspelejších obchodoch automatická ohýbačka zvládne celý proces z digitálneho súboru, pravidlá ohýbania a rezania s oveľa menšou ručnou chybou.

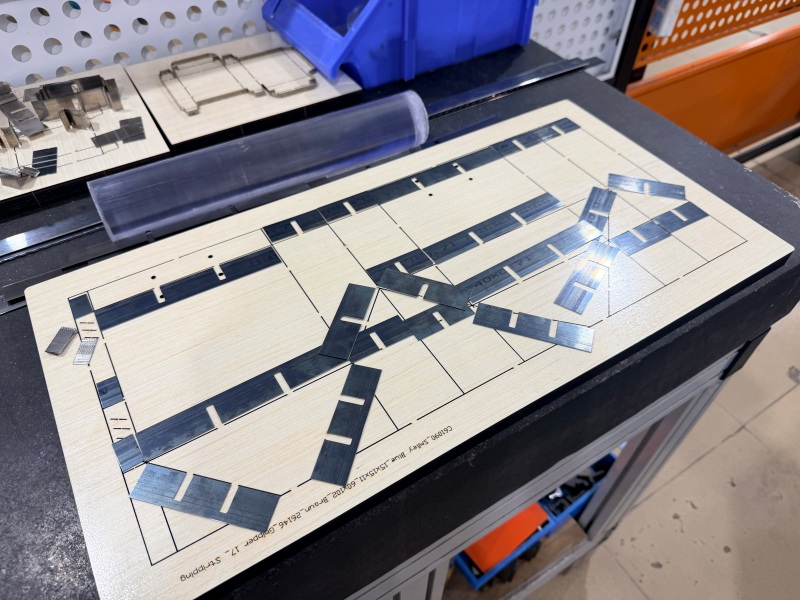

Krok 6: Vložte pravidlá rezania a ohýbania

S vyrezanou doskou a tvarovanými pravidlami je čas zostaviť matricu.

- Do štrbín pozdĺž línií rezu vložte rezacie pravidlá.

- Vložte ryhy pozdĺž línií ohybu.

- Skontrolujte, či každé pravidlo sedí v správnej výške a pevne sedí vo svojom slote.

- Uistite sa, že všetky pravidlá sú na úrovni. Pravidlo, ktoré sedí príliš vysoko, zarezáva príliš hlboko; ten, ktorý sedí príliš nízko, úplne minie papier.

Tento krok sa často nazýva „vloženie pravidla“ alebo „zostavenie matrice“. Je to práca na detailoch, ale správne to znamená rozdiel medzi čistým a chaotickým strihom.

Krok 7: Pridajte gumu/vyhadzovací materiál

Po zadaní pravidiel potrebujete gumu. Gumové pásy sú umiestnené okolo pravidiel, o niečo vyššie ako rezná hrana. Ich úloha je jednoduchá: keď matrica stlačí a odreže papier, guma stlačí papier späť z matrice, takže sa nelepí.

- Umiestnite gumené prúžky rovnomerne okolo všetkých pravidiel.

- Uistite sa, že guma sedí vyššie ako okraj pravítka.

- Skontrolujte, či guma neblokuje miesta pri rezaní alebo záhyboch.

- Otestujte vysunutie pritlačením kúska papiera na matricu a jej zdvihnutím.

Krok 8: Otestujte, skontrolujte a dokončite

Predtým, ako sa matrica dostane do výroby, musíte ju otestovať.

- Vykonajte skúšobný rez na skutočnom materiáli papierového vrecka.

- Skontrolujte kvalitu rezu: Sú rezy čisté? Je papier úplne prerezaný?

- Skontrolujte kvalitu pokrčenia: Prehýba sa papier čisto pozdĺž línií ohybu? Akékoľvek praskanie alebo roztrhnutie znamená, že pravidlá pre pokrčenie si vyžadujú úpravu.

- Skontrolujte vysunutie: Uvoľňuje sa papier hladko z matrice?

- Podľa potreby upravte akékoľvek pravidlá alebo gumu.

- Keď je všetko v poriadku, matricu očistite, označte typom a veľkosťou vrecka a riadne uskladnite.

Odporúčané stroje – Zrýchlenie a konzistentnosť procesu

Pri výrobe papierových vreciek sú hlavnými krokmi zariadenia rezanie matrice, ohýbanie oceľových pravidiel a príprava ryhovacích pravidiel. Adewo ponúka tri stroje, ktoré pokrývajú tieto stupne. Každý z nich môže byť použitý samostatne alebo ako súčasť malej výrobnej linky.

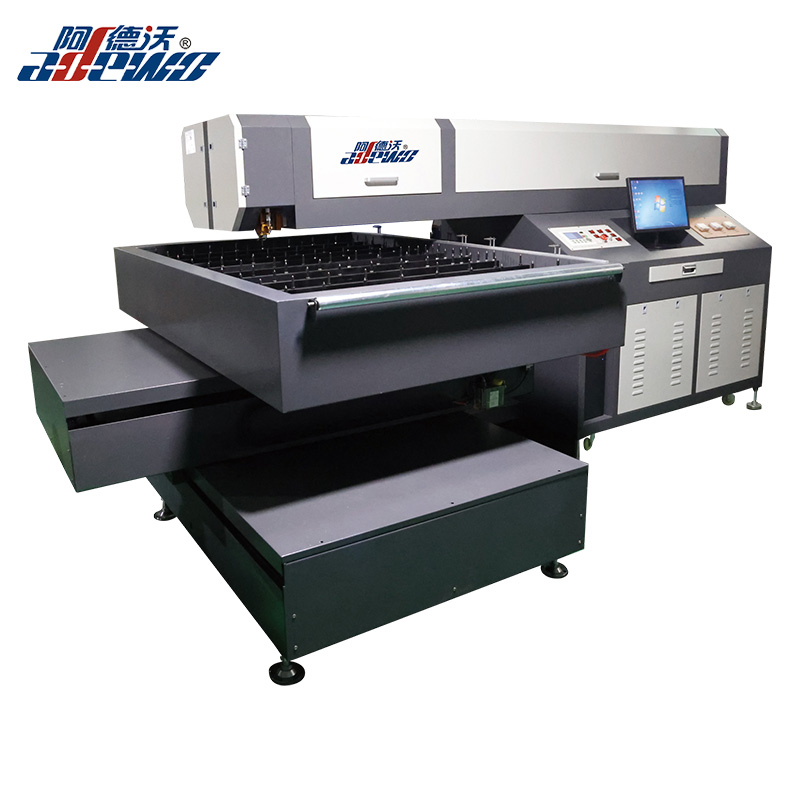

1. Laserový rezací stroj s pevnou hlavou ADW-LC600

Keď je návrh matrice pripravený, prvým výrobným krokom je rezanie matrice. ADW-LC600 je laserový rezací stroj určený na túto prácu.

Používa pevnú laserovú hlavu a pohyblivý stôl, ktorý udržuje rezanie stabilné. Dovážaný pohon brúsenej guľôčkovej skrutky dodáva odolnosť a vysokú presnosť, zatiaľ čo krížová konštrukcia podporuje dlhodobú prevádzku. Systém rezania s automatickým sledovaním umožňuje rezať dosky rôznych hrúbok v jednom prechode a zrkadlo a šošovku je možné jednoducho vymeniť a vyčistiť. Dokáže spracovať preglejku od 6 mm do 22 mm, ako aj PVC dosku, akryl a oceľ pod 3 mm.

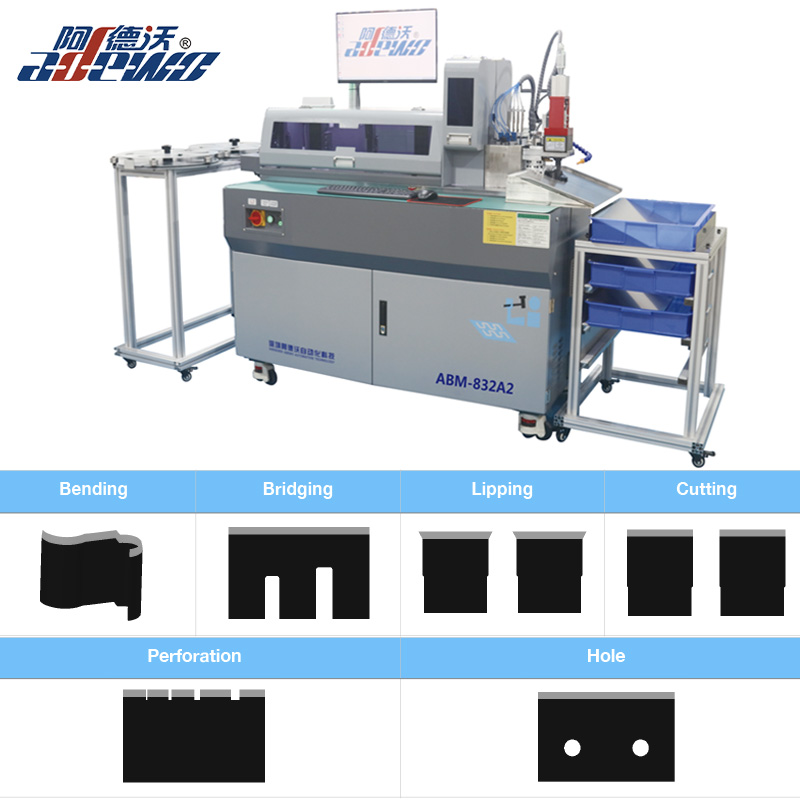

2. ABM-832A2 Auto Bender Machine

Keď je doska narezaná, je potrebné oceľové pravidlá ohnúť a narezať tak, aby zodpovedali tvaru papierového vrecka. ABM-832A2 automatizuje tento krok.

Kombinuje ohýbanie a rezanie v jednej operácii, vďaka čomu je proces bezpečnejší a efektívnejší. Viacdierovací nástroj ponúka možnosti ako lemovanie, rezanie do formy, mostík, diera alebo perforácia a každý nástroj je nezávislý a ľahko sa vymení. Dvojité svorky so skrutkovým vedením umožňujú nepretržitú prevádzku a inteligentný softvér sa ľahko používa s viacerými jazykovými možnosťami. Podporuje hrúbku pravítka od 0,45 mm do 1,05 mm a výšku pravítka od 8 mm do 32 mm.

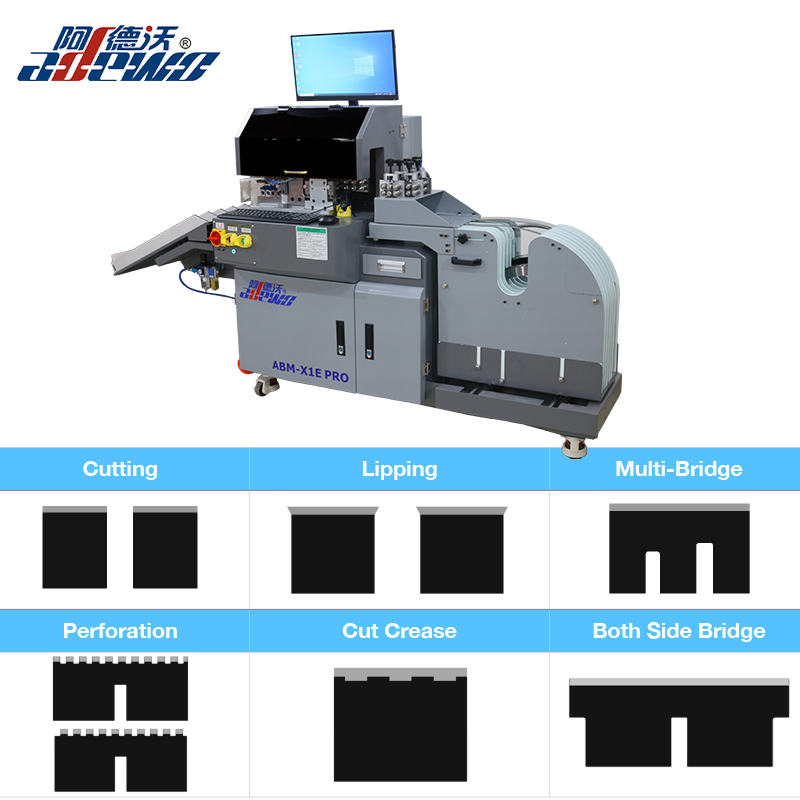

3. ABM-X1E PRO Triedenie na dĺžku Rýhovací rezací stroj

Pre čisté záhyby na papierových vreckách sú dôležité pravidlá ryhovania. ABM-X1E PRO pomáha presne pripraviť pravidlá ohýbania a súvisiace funkcie.

Softvér automaticky identifikuje rôzne dĺžky, takže ich nemusíte triediť ručne. Nástroje sú prispôsobiteľné, vrátane možností odizolovacieho pravidla a 4pt/8pt laserového ohýbania. Každý nástroj je nezávislý a ľahko vymeniteľný a servomotor zvláda automatické premostenie a automatické rezanie. Šírka perforácie a ryhy rezu sa dajú nastaviť pomocou softvéru. Kazeta s viacerými pravítkami pojme až sedem zvitkov oceľového pravítka, vďaka čomu je výmena jednoduchá a bezpečná. Stroj podporuje aj anglický a čínsky softvér a má malé rozmery.

Kto by mal zvážiť tieto stroje

- Dielne vyrábajúce papierové vrecúška pravidelne, ktoré chcú skrátiť dobu obrátky.

- Baliace spoločnosti, ktoré potrebujú rýchlejšiu výrobu foriem, aby splnili prísne harmonogramy dodávok.

- Výrobcovia, ktorí hľadajú lepšiu konzistentnosť a opakovateľnosť naprieč úlohami.

- Podniky, ktoré plánujú zväčšiť výrobu foriem na papierové vrecká bez úmerného zvyšovania nákladov na pracovnú silu.

Záver

Výroba formy na papierové vrecká je viackrokový proces, ktorý si vyžaduje presnosť v každej fáze – od návrhu CAD a rezania laserom až po ohýbanie, vkladanie, pogumovanie a testovanie. Ak niektorý z týchto krokov urobíte zle, znamená to, že matrica nereže čisto, nekrčí sa správne alebo nevydrží.

Dobrou správou je, že veľkú časť tohto procesu možno automatizovať. Ak vyrábate matrice na papierové vrecká a chcete zlepšiť rýchlosť, presnosť alebo konzistenciu, tieto stroje sa oplatí preskúmať. Môžete sa obrátiť na spoločnosť Adewo, ktorá vám poskytne demo, špecifikácie stroja alebo technickú podporu prispôsobenú vašim výrobným potrebám.
