Obuv je jednoduchšia so správnou ohýbačkou

Pri výrobe obuvi kvalita razníc priamo ovplyvňuje presnosť rezu, spotrebu materiálu a efektivitu výroby. Dobre vyrobená matrica poskytuje čisté rezy, vydrží dlhšie pod vysokým tlakom a znižuje množstvo odpadu. Zle vyrobená matrica vedie k nerovným okrajom, vyššej miere odpadu a častým zastaveniam rezacieho lisu.

Ako sa vyrábajú kocky na topánky

Väčšina razníc na topánky sa vyrába z oceľového pravítka. S modernou automatickou ohýbačkou je typický proces:

1. Tvar je navrhnutý v CAD softvéri a exportovaný ako súbor DXF alebo DWG.

2. Do stroja sa vloží súvislá dĺžka oceľového pravítka (vo forme zvitku alebo dlhého pásu).

3. Stroj automaticky podáva pravítko, ohýba ho do požadovaného tvaru, pridáva mostíky pre pevnosť a reže ho na dĺžku.

4. Spoje sú dokončené a v prípade potreby sú pridané montážne otvory.

5. Hotová matrica sa namontuje na základnú dosku.

Spomedzi týchto krokov sú najkritickejšie ohýbanie a premostenie. Obuvnícke závody často potrebujú hrubšie oceľové pravítko – najmä 1,65 mm a 2,0 mm – pretože matrice musia odolávať opakovanému vysokému tlaku pri rezaní kože a viacvrstvových materiálov. Mnohé stroje tieto hrubšie pravidlá dobre nezvládajú. Ohyby môžu byť nepresné, pravidlo môže vyskočiť alebo môžu byť mostíky príliš slabé. Keď k tomu dôjde, hotová matrica funguje zle a má kratšiu životnosť.

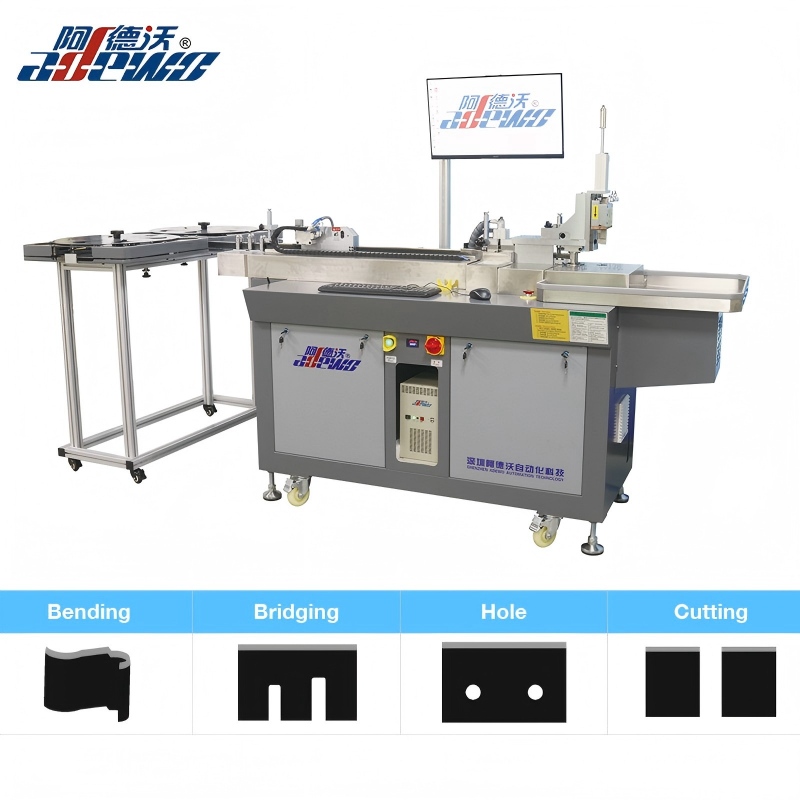

Predstavujeme automatickú ohýbačku topánok ABM-8165A

The ABM-8165A  je automatická ohýbačka vyvinutá špeciálne pre výrobu topánok. Ohýbacie nástroje, rezné nástroje a systém pohonu boli prispôsobené pre hrubšie pravidlá bežne používané v nástrojoch na výrobu obuvi.

Hlavné technické parametre:

- Voliteľná hrúbka pravítka: 0,71 / 1,05 / 1,42 / 1,65 / 2,00 mm

- Výška podopreného pravítka: 23,80 – 32 mm

- Funkcie: ohýbanie, premostenie, rezanie (voliteľné dierovanie)

- Podporované formáty súborov: DXF a DWG

Kľúčové výhody v reálnej produkcii

1. Spoľahlivé ohýbanie hrubého pravítka (pevnosť jadra)

ABM-8165A je skonštruovaný tak, aby správne zvládol tieto hrubšie pravidlá. Používa špeciálne navrhnuté ohýbacie raznice a nožnice na raznice na topánky spolu so silnejším 1,5 kW motorom. Táto kombinácia poskytuje silu a stabilitu potrebnú na presné a konzistentné ohyby na hrubom pravítku.

2. Silné a spoľahlivé premostenie

Mostíky zabraňujú rozširovaniu nástroja pod vysokým rezným tlakom. Slabé mostíky spôsobujú deformáciu a kratšiu životnosť matrice. ABM-8165A poskytuje silné premostenie, ktoré pomáha hotovým topánkam zostať pevné počas dlhých výrobných sérií.

3. Stabilné podávanie a presné rezanie

Servo riadený systém podávania zaisťuje hladký a presný pohyb materiálu. V kombinácii s presným rezaním to vytvára čisté spoje a konzistentnú geometriu matrice. Po opätovnom načítaní rovnakého súboru zostávajú výsledky vysoko opakovateľné.

4. Jednoduchý a praktický softvér

Inteligentný softvér sa ľahko učí a podporuje viacero jazykov. Operátori môžu priamo importovať súbory DXF alebo DWG a spustiť výrobu iba s krátkym tréningovým obdobím. To znižuje závislosť na veľmi skúsených operátoroch a pomáha udržiavať stabilný denný výkon.

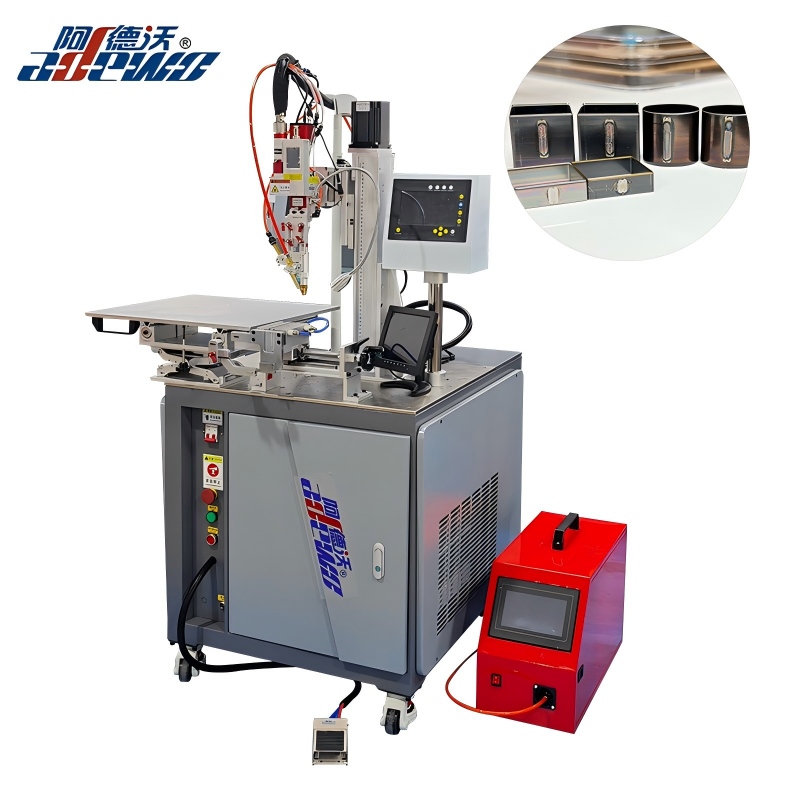

Spárujte to s našouZvárací strojpre Stronger Dies

Záver

Kvalitné razidlá na topánky do veľkej miery závisia od presného ohýbania a pevného premostenia hrubého oceľového pravítka. Keď stroj spoľahlivo zvládne pravítko 1,65 mm a 2,0 mm, výrobcovia lisovníc sa môžu zamerať na kvalitu a efektivitu namiesto toho, aby bojovali s obmedzeniami zariadení.

ABM-8165A bol vyvinutý na základe skutočných potrieb výroby topánok. Ak je váš súčasný proces obmedzený hrúbkovou kapacitou, slabými mostíkmi alebo nekonzistentnými výsledkami, tento stroj stojí za seriózne zváženie.

Ak by ste chceli ďalšie podrobnosti, vzorové matrice alebo diskusiu na základe skutočnej hrúbky pravidiel a návrhových súborov, neváhajte nás kontaktovať. Radi poskytneme ďalšie informácie alebo dohodneme ukážku.
