V odvetví tlače obalov, papierových škatúľ, farebných škatúľ a vysekávacích odvetví presnosť a efektívnosť vysekávania priamo ovplyvňuje kvalitu následnej výroby vysekávania. Keďže dopyt na trhu po malosériových, multišpecifikačných a komplexných štruktúrovaných obalových produktoch neustále narastá, tradičná metóda spoliehania sa na manuálnu prácu pri dokončovaní procesov, ako je ohýbanie, značenie a rezanie, postupne čelí problémom, ako je nízka efektivita, vysoké náklady na pracovnú silu a nestabilná presnosť spracovania.
I. Čo je ABM-832B1?

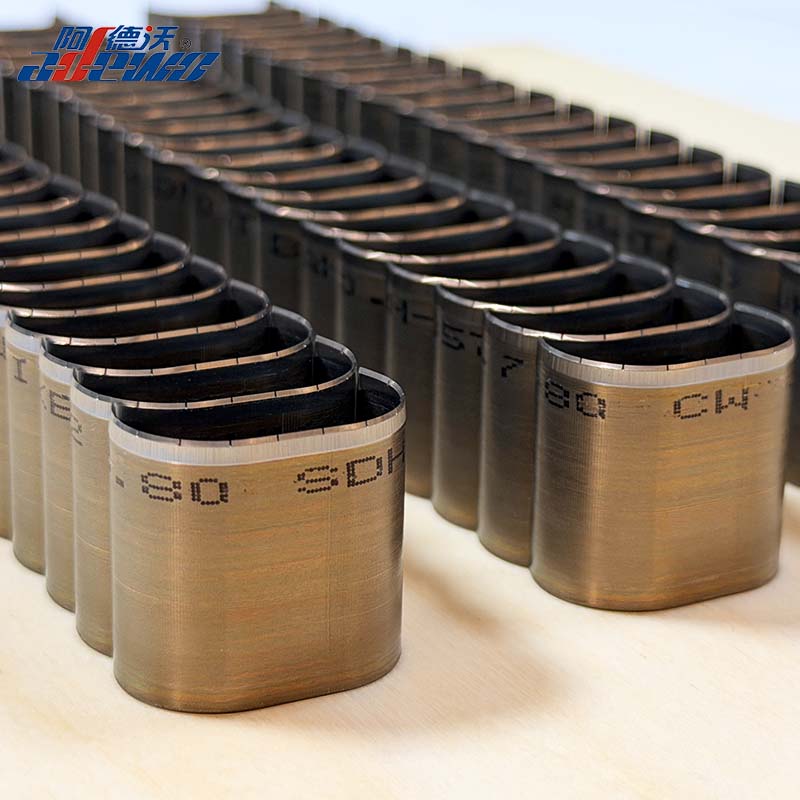

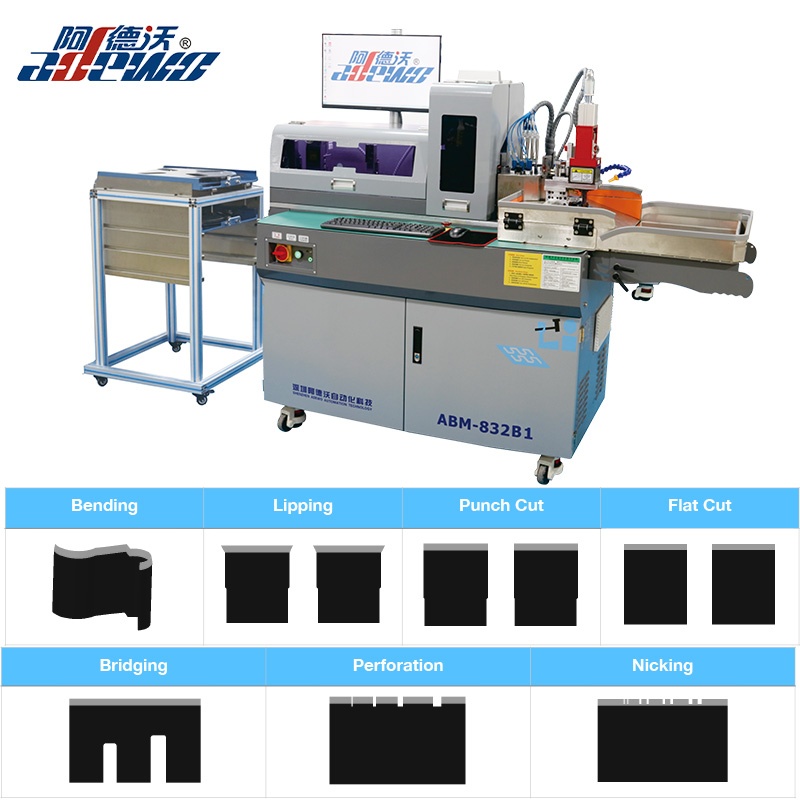

ABM-832B1 je multifunkčný automatický ohýbací stroj vyvinutý pre priemysel vysekávania. Používa sa hlavne na automatické podávanie, ohýbanie, označovanie, rezanie a súvisiace spracovanie materiálov matrice podľa konštrukčných dokumentov.
V porovnaní s tradičnou ručnou prevádzkou môže toto zariadenie integrovať viacero procesov vysekávania do jedného stroja, čím sa znižuje počet chýb spôsobených opakovaným ručným meraním, polohovaním a spracovaním.
Zariadenie podporuje výšky čepele od 8 do 32 mm a môže obsahovať čepele rôznych hrúbok, ako napríklad 0,45 mm, 0,53 mm, 0,71 mm a 1,05 mm. Parametre spracovania je možné nastaviť pomocou softvéru, aby lepšie vyhovovali spracovateľským potrebám rôznych produktov na vysekávanie.
II. Multifunkčná integrácia: Jeden stroj dokončí viacero procesov spracovania.
Medzi základné funkcie zariadenia patria:
Ohýbanie a vrúbkovanie a ryhovanie a bezšvíkové vysekávanie (výrez) a premostenie a ploché strihanie a dierovanie / perforovanie (voliteľné)
Použitím kombinácie multifunkčných dierovacích nástrojov je možné zvoliť vhodné spôsoby spracovania podľa rôznych štruktúr lisovníc, čím sa znížia zmeny procesu medzi rôznymi zariadeniami. Integrovaný dizajn funkcií ohýbania a strihania nielen zlepšuje efektivitu spracovania, ale tiež znižuje bezpečnostné riziká pri manuálnej prevádzke.
III. Vysoko presné podávanie, aby vyhovovalo potrebám komplexného obrábania výsekomPre výrobu výsekov je presnosť podávania kľúčovým faktorom ovplyvňujúcim konečnú kvalitu spracovania.

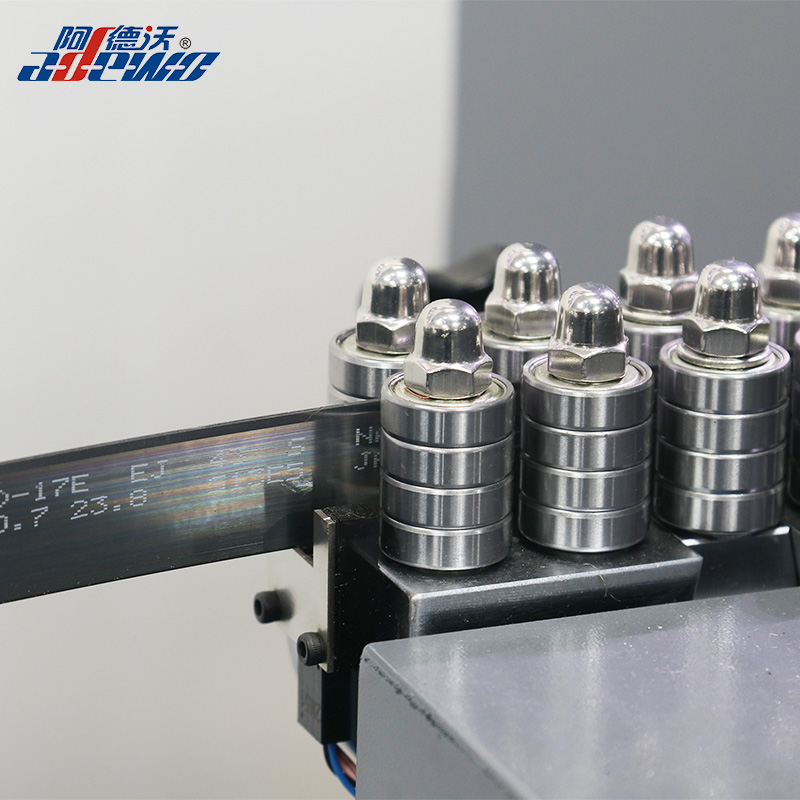

ABM-832B1 používa automatický podávací systém s presnosťou podávania ±0,03 mm, minimálnym rozmerom ohybu 1,5 mm vpredu a minimálnym rozmerom ohybu 1,0 mm vzadu.

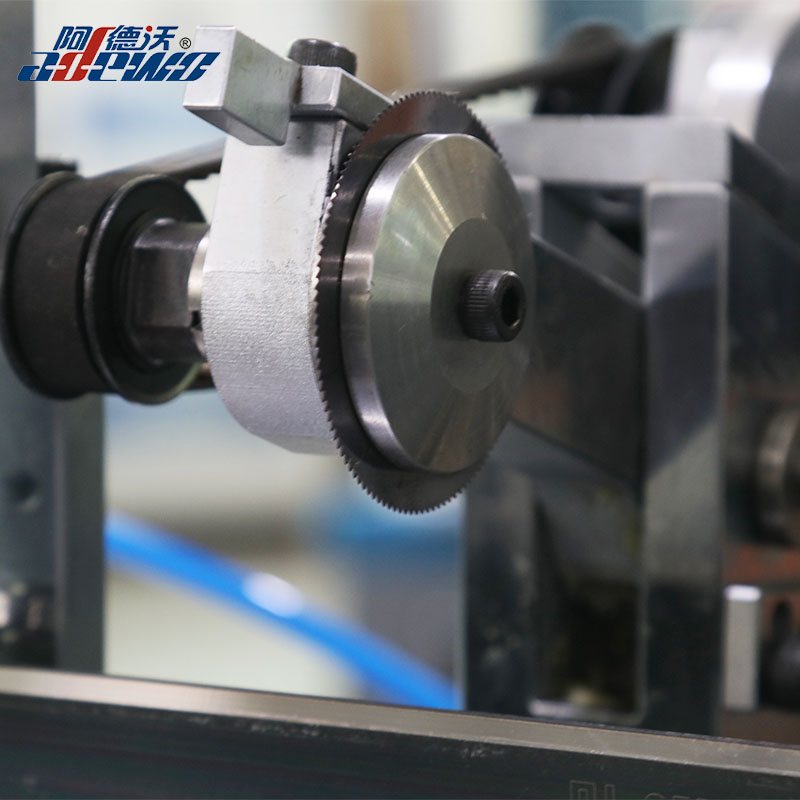

Medzitým zariadenie podporuje viacero veľkostí bodov, pričom najmenšia veľkosť bodu dosahuje 0,2 mm. Šírku a hĺbku bodu je možné nastaviť pomocou softvéru. To znamená, že pri zložitých líniách, zložitých štruktúrach a rôznych veľkostiach vysekávacích foriem je možné spracovanie kontrolovať pomocou digitálnych parametrov, čím sa znižujú rozmerové odchýlky spôsobené ručným ovládaním. IV. Priama podpora súborov DXF a DWG zjednodušuje proces výroby formy na vysekávanie. Moderná výroba vysekávaním sa čoraz viac spolieha na digitálny dizajn.
ABM-832B1 podporuje formáty súborov DXF a DWG, čo umožňuje jeho integráciu s bežnými pracovnými postupmi pri vysekávaní.
Základný pracovný postup možno zhrnúť takto:
Súbory návrhov → Import údajov o obrábaní → Nastavenia parametrov softvéru → Automatické podávanie → Automatické ohýbanie/označovanie/rezanie → Kompletné obrábanie vysekávaním
Metódy digitálneho spracovania môžu znížiť počet opakujúcich sa úloh, ako je tradičné manuálne meranie, označovanie a polohovanie, čo umožňuje postupný prechod vysekávania z manuálnych operácií založených na skúsenostiach k štandardizovanej a automatizovanej výrobe.
V. Samostatná forma design robí údržbuenance a nahradiťent mosú pohodlné.

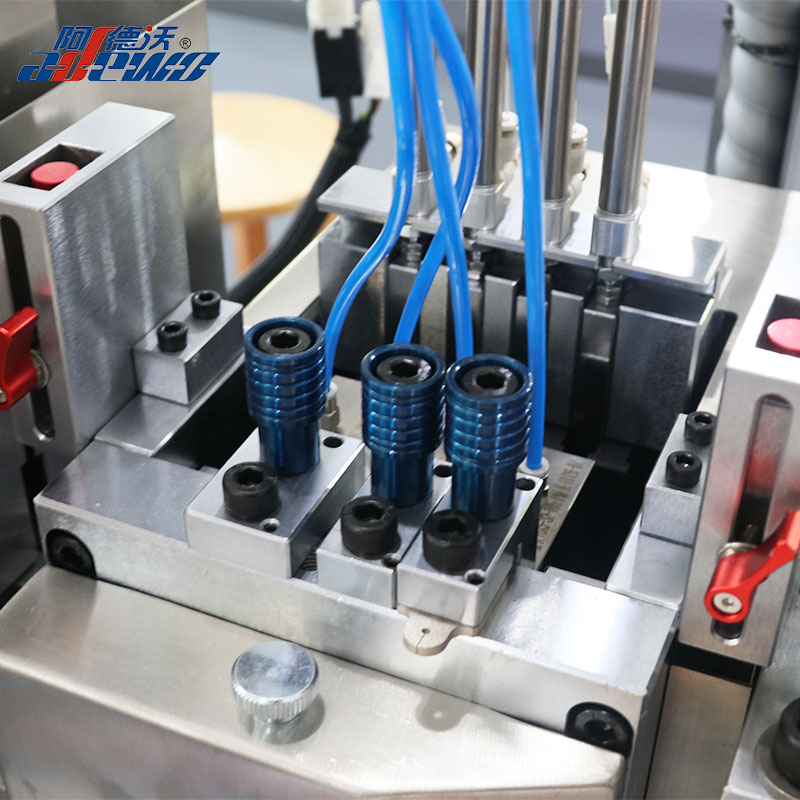

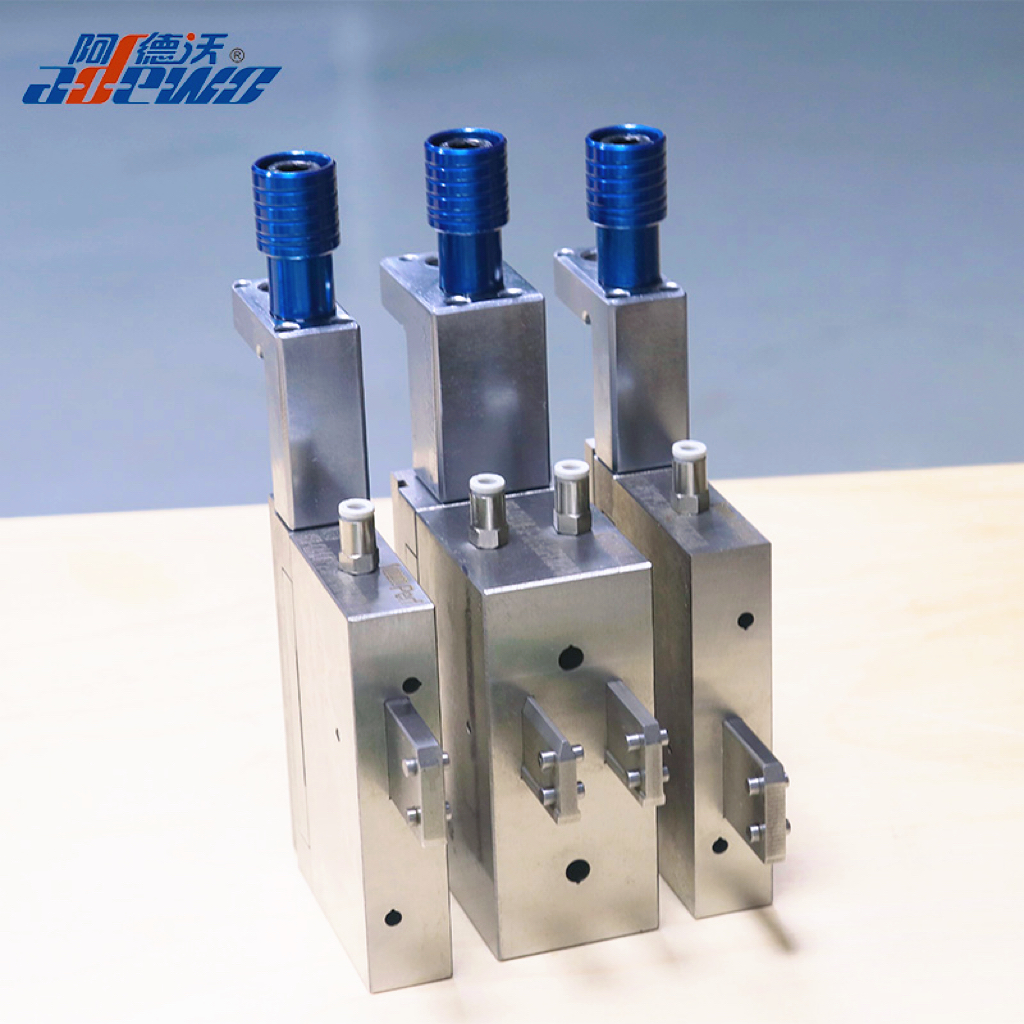

Pokiaľ ide o štruktúru zariadenia, ABM-832B1 využíva nezávislý dizajn formy a rôzne nástroje na spracovanie je možné nahradiť podľa výrobných potrieb.

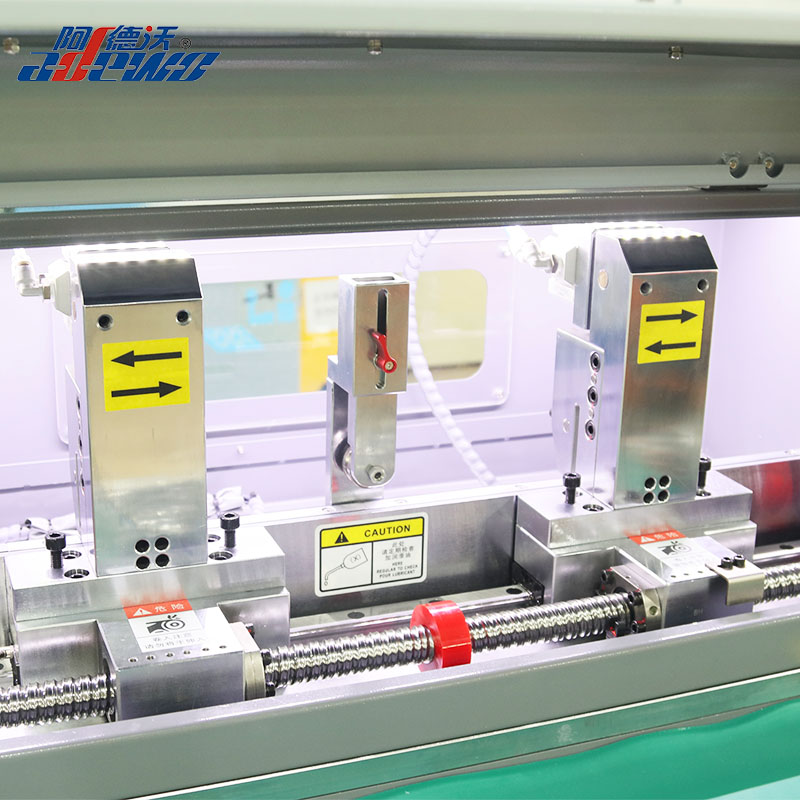

Medzitým je zariadenie vybavené servomotorom Panasonic a s dvojitými svorkami a konštrukciou nepretržitého podávania skrutkových vodiacich koľajníc môže dosiahnuť stabilnejšie nepretržité spracovanie.
Nezávislá štruktúra nástroja uľahčuje výrobcom vysekávacích nástrojov nielen každodennú údržbu, ale umožňuje aj rýchle nastavenie nástrojov na spracovanie podľa rôznych požiadaviek na produkt.
VI. Miniaturizovaný dizajn, vyvažovací produktiónová účinnosť a priestorvyužitie
Pre malé a stredne veľké továrne na vysekávanie a baliace spoločnosti je podlahová plocha, ktorú zariadenie zaberá, tiež dôležitým faktorom, ktorý treba zvážiť pri nákupe.
Celkové rozmery ABM-832B1 sú približne:
2600 × 750 × 1600 mm (dĺžka × šírka × výška)
Stroj váži približne 480 kg a zachováva si relatívne kompaktné usporiadanie pri integrácii viacerých funkcií spracovania, čo môže spoločnostiam pomôcť zmenšiť priestor zaberaný vo výrobe.
Pre spoločnosti, ktoré potrebujú zlepšiť svoje možnosti vysekávania v rámci obmedzených výrobných priestorov, má tento „miniaturizovaný + multifunkčný“ dizajn určitú praktickú hodnotu. Dôležité parametre: Výška noža 8-32
Hrúbka čepele 1, 1,5, 2, 3 pt
Minimálny polomer ohybu vpredu je 1,5, minimálny polomer ohybu vzadu je 1,0, presnosť podávania je 0,03 a rovinnosť ohybu je ±0,2.
Základné funkcie: ohýbanie, premostenie, bezšvíkové dierovanie, ploché strihanie, zobákové strihanie, bodkovanie. Voliteľné príslušenstvo: dierovacie zuby a dierovanie.
| Voliteľná hrúbka pravidla | 0,45, 0,53, 0,71, 1,05 mm |
| Podporovaná výška pravidla | 8-32 mm |
| Predná min. Veľkosť ohýbania | 1,5 mm |
| Späť Min. Veľkosť ohýbania | 1,0 mm |
| Presnosť kŕmenia | ±0,03 mm |
| Plochosť ohýbania | 0,2 mm |
| Základné funkcie | Ohýbanie, vrúbkovanie, rezanie formy, lemovanie, premostenie, plochý rez |
| Voliteľné funkcie | Perforácia, Diera |
VII. Automatizované vysekávacie zariadenia sa stávajú dôležitým smerom zvyšovania efektívnosti v priemysle.
Ako obalový priemyselTradičný výrobný model, ktorý sa spolieha na ručné vysekávanie, čelí rastúcemu tlaku na efektívnosť, ktorý smeruje k personalizácii, malým sériám, rozmanitosti a rýchlemu dodaniu.
Hodnota automatického ohýbacieho zariadenia nie je len „nahradením ručnej práce“, ale čo je dôležitejšie, robí proces výroby lisovnice stabilnejším a kontrolovateľnejším prostredníctvom digitálnych súborov, automatického podávania a štandardizovaných parametrov spracovania.
ABM-832B1 integruje viacero funkcií, ako je ohýbanie, vrúbkovanie, rezanie, premostenie a prítlačná pätka, spolu s presnosťou podávania ±0,03 mm a podporou pre súbory DXF a DWG, čo poskytuje výrobcom vysekávania kompaktnejšie a efektívnejšie riešenie automatizovaného spracovania.
Pre firmyTento typ multifunkčného automatického ohýbacieho zariadenia sa v snahe znížiť spoliehanie sa na manuálnu prácu, zlepšiť efektivitu výroby razidiel a ďalej posunúť automatizáciu výroby stane dôležitou možnosťou na zvýšenie výrobnej kapacity.
