V priemysle výroby lisovníc je oceľovým pravidlom rezná hrana nástroja. Jeho presnosť určuje kvalitu každej škatule, kartónu alebo obalového produktu, ktorý je narezaný. Oceľové pravítko, ktoré je nepresne ohnuté čo i len o zlomok milimetra, vytvorí matricu, ktorá nedokáže rezať čisto, čo vedie k nákladnému výrobnému odpadu. Po celé desaťročia bolo ohýbanie oceľového pravítka manuálnym procesom, ktorý si vyžadoval od skúsených operátorov používanie ručných nástrojov a fyzických šablón. Výsledky boli len také dobré ako zručnosť operátora a bolo ťažké dosiahnuť konzistentnosť. Zavedenie automatickej ohýbačky transformovalo tento proces a prinieslo presnosť počítačového numerického riadenia do ohýbacieho pravidla.
Jadro presnosti automatického ohýbača spočíva v jeho funkcii ohýbania. Táto funkcia nie je jednoduchým mechanickým úkonom; je to sofistikovaná súhra servomotorov, presných nástrojov a riadiacich algoritmov v reálnom čase. TheZákladný model Auto Bender, skonštruovaný spoločnosťou Adewo Automation Equipment Co.,ltd., je navrhnutý tak, aby poskytoval konzistentné, vysoko presné ohyby, ktoré spĺňajú náročné požiadavky moderného lisovania. Tento článok poskytuje technickú analýzu funkcie ohýbania a vysvetľuje mechanizmy, ktoré umožňujú presné tvarovanie oceľového pravítka. Preskúmame systém riadenia servomotorov, geometriu ohýbacích nástrojov, kompenzačné algoritmy, ktoré zodpovedajú za materiálové odpruženie, a opatrenia na kontrolu kvality, ktoré zaisťujú presnosť každého ohybu.
Funkciou ohýbania v automatickej ohýbačke je mechanický a elektronický systém, ktorý premieňa rovnú dĺžku oceľového pravítka na presne tvarovanú reznú hranu. Oceľové pravidlo je pás z kalenej ocele s ostrou reznou hranou na jednej strane a zúbkovaným alebo hladkým telom na druhej strane. Používa sa pri výrobe matrice na vytvorenie reznej dráhy matrice. Automatická ohýbačka vezme rovné pravítko, vloží ho do ohýbacej hlavy a potom vykoná sériu ohybov na vytvorenie požadovaného tvaru. Funkcia ohýbania musí byť schopná vytvárať ohyby rôznych uhlov (typicky 90 stupňov, ale aj iných uhlov) a polomerov s vysokým stupňom presnosti a opakovateľnosti.
Funkcia ohýbania sa skladá z niekoľkých kľúčových komponentov. Prvým je podávací mechanizmus, ktorý posúva oceľové pravítko do správnej polohy pre každý ohyb. Mechanizmus podávania využíva presné valčeky alebo uchopovací systém na presný pohyb pravítka. Druhým komponentom je ohýbacia hlava, ktorá obsahuje nástroj, ktorý v skutočnosti tvorí ohyb. Ohýbacia hlava zvyčajne používa na deformáciu oceľového pravítka kombináciu ohýbacieho razidla a matrice alebo sady valčekov. Tretím komponentom je riadiaci systém, ktorý koordinuje akcie posuvu a ohýbania na základe naprogramovaného vzoru. Riadiaci systém využíva servomotory na pohon osí posuvu a ohýbania, čím sa zabezpečuje, že pohyby sú presné a opakovateľné.

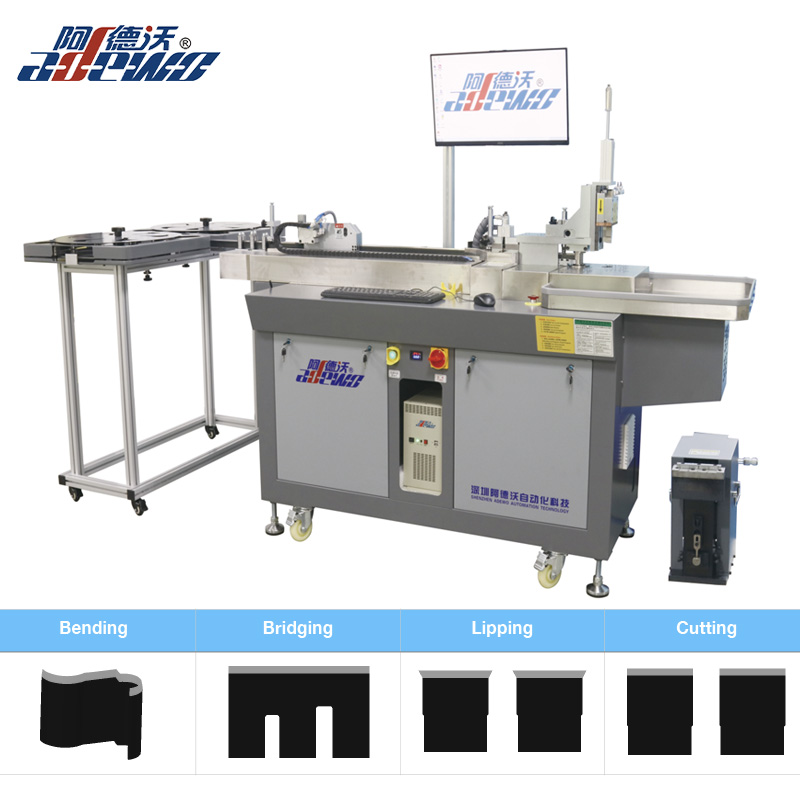

Presnosť funkcie ohýbania je určená presnosťou týchto komponentov a riadiacimi algoritmami, ktoré ich riadia. OAdewo Automation Equipment Co., Ltd.Náš základný model Auto Bender je navrhnutý tak, aby dosahoval presnosť ohýbania +/- 0,1 mm pre polohu ohybu a +/- 0,5 stupňa pre uhol ohybu. Táto úroveň presnosti je nevyhnutná pre výrobu lisovníc, ktoré spĺňajú prísne tolerancie požadované pre vysokokvalitné balenie. Nasledujúca tabuľka poskytuje súhrn kľúčových komponentov funkcie ohýbania a ich úloh.
| Komponent | Funkcia | Vplyv na presnosť |
| Mechanizmus podávania | Posúva oceľové pravítko do polohy ohybu | Určuje presnosť umiestnenia ohybu pozdĺž pravidla |
| Ohýbanie hlavy | Tvorí ohyb oceľového pravidla | Určuje presnosť uhla ohybu a polomeru |
| Servomotory | Poháňajte osy posuvu a ohýbania | Zabezpečte presnosť a opakovateľnosť pohybu |
| Kontrolný systém | Koordinuje činnosti posuvu a ohýbania | Zabezpečuje použitie správnej sekvencie a parametrov |
| Nástroje | Razníky alebo valčeky, ktoré tvoria ohyb | Určuje kvalitu ohybu a životnosť nástroja |
Servo riadenie je základom presnosti funkcie ohýbania. Servomotor je motor, ktorý je vybavený spätnoväzbovým zariadením, zvyčajne kódovačom, ktorý hlási polohu a rýchlosť motora ovládaču. Regulátor porovnáva aktuálnu polohu s prikázanou polohou a upravuje vstup motora tak, aby sa minimalizovala chyba. Toto riadenie s uzavretou slučkou je nevyhnutné na dosiahnutie presného a opakovateľného pohybu. V automatickej ohýbačke sú os posuvu aj os ohýbania poháňané servomotormi. Os posuvu musí posúvať oceľové pravítko do presnej polohy pre každý ohyb. Os ohýbania musí ohýbací nástroj otáčať do presného uhla. Akákoľvek chyba v týchto osiach bude mať za následok nepresný ohyb.
Presnosť servosystému je určená niekoľkými faktormi, vrátane rozlíšenia enkodéra, tuhosti mechanického systému a kvality riadiaceho algoritmu. Snímač s vysokým rozlíšením dokáže detekovať veľmi malé zmeny polohy, čo umožňuje riadiacej jednotke vykonávať jemné úpravy. Pevný mechanický systém zabezpečuje, že pohyb motora sa prenáša na nástroje bez vôle alebo ohybu. Dobre vyladený riadiaci algoritmus zaisťuje, že motor reaguje rýchlo a hladko na príkazy, bez prekmitov alebo oscilácií. V spoločnosti Adewo Automation Equipment Co., Ltd., náš základný model Auto Bender používa absolútne snímače s vysokým rozlíšením a pevnú mechanickú štruktúru na zabezpečenie presného ovládania servopohonov. Naše riadiace algoritmy sú vyladené tak, aby poskytovali rýchlu a stabilnú odozvu pre náročné požiadavky ohýbania oceľových pravidiel.
Nasledujúca tabuľka porovnáva výkon funkcie ohýbania riadeného servomotorom s funkciou ohýbania riadeného krokovým motorom. Krokové motory sú ďalšou bežnou možnosťou riadenia pohybu, ale majú obmedzenia v presnosti a krútiacom momente.
| Parameter | Servo ovládanie | Ovládanie krokového motora |
| Spätná väzba | Uzavretá slučka (kodér) | Otvorená slučka (žiadna spätná väzba) |
| Presnosť polohy | Vysoká (typická +/- 0,01 mm) | Stredná (typická +/- 0,05 mm) |
| Opakovateľnosť | Výborne | Dobre |
| Krútiaci moment pri vysokej rýchlosti | Vysoká | S rýchlosťou klesá |
| Riziko stratených krokov | Žiadne (uzavretá slučka) | Možné pri preťažení |
| náklady | Vyššie | Nižšia |
Použitie servoriadenia v našom základnom modeli Auto Bender je kľúčovým dôvodom jeho vynikajúcej presnosti ohýbania. Spätná väzba s uzavretou slučkou zaisťuje, že stroj vždy pozná presnú polohu osi posuvu a ohybu a môže v reálnom čase opraviť prípadné chyby. Toto je obzvlášť dôležité pri ohýbaní vysokopevnostných oceľových pravidiel, ktoré vyžadujú vyššie sily a môžu spôsobiť, že krokový motor stratí kroky. Vďaka servoriadeniu si stroj zachováva presnosť aj v náročných podmienkach.
Geometria ohýbacích nástrojov je ďalším kritickým faktorom pri dosahovaní presných ohybov. Nástroje pozostávajú z ohýbacieho razidla a ohýbacej matrice alebo v niektorých prevedeniach zo sady tvarovacích valcov. Tvar a rozmery nástroja určujú polomer a uhol ohybu. Nástroje musia byť navrhnuté tak, aby zodpovedali vlastnostiam oceľového pravítka, vrátane jeho hrúbky, tvrdosti a požadovaného polomeru ohybu. Nesúlad medzi nástrojom a pravidlom môže viesť k nepresným ohybom, praskaniu alebo nadmernému opotrebovaniu nástroja.
Kľúčovými parametrami nástrojov, ktoré ovplyvňujú presnosť ohybu, sú polomer razníka, otvor matrice a uhol matrice. Polomer razníka určuje vnútorný polomer ohybu. Otvor matrice určuje množstvo materiálu, ktorý je ohnutý, a charakteristiky odpruženia. Uhol matrice určuje konečný uhol ohybu. Pre štandardný 90-stupňový ohyb je uhol matrice zvyčajne 90 stupňov, ale razidlo a matrica musia byť navrhnuté tak, aby zohľadňovali odpruženie oceľového pravidla. Odpruženie je tendencia materiálu čiastočne sa vrátiť do pôvodného tvaru po odstránení ohybovej sily. Na dosiahnutie 90-stupňového ohybu musí nástroj prehnúť pravidlo napríklad na 92 stupňov, aby vyskočilo späť na 90 stupňov.
Nástroje v našom základnom modeli Auto Bender sú vyrobené z vysoko kvalitnej nástrojovej ocele a sú presne brúsené, aby sa zabezpečili presné rozmery. Nástroje sú tiež navrhnuté na rýchlu výmenu, čo umožňuje operátorovi prepínať medzi rôznymi polomermi ohybu a uhlami s minimálnymi prestojmi. Naša továreň v Adewo Automation Equipment Co., Ltd. poskytuje celý rad možností nástrojov, ktoré vyhovujú rôznym typom oceľových pravidiel a požiadavkám na ohýbanie. Nasledujúca tabuľka sumarizuje kľúčové parametre nástrojov a ich vplyv na presnosť ohybu.
| Nástrojový parameter | Funkcia | Vplyv na presnosť ohybu |
| Polomer dierovača | Určuje vnútorný polomer ohybu | Priamo ovplyvňuje presnosť polomeru ohybu |
| Otvorenie matrice | Určuje množstvo ohýbaného materiálu | Ovplyvňuje odpruženie a konečný uhol |
| Die Angle | Určuje konečný uhol ohybu | Musí kompenzovať odpruženie |
| Materiál nástroja | Určuje životnosť nástroja a odolnosť proti opotrebovaniu | Ovplyvňuje dlhodobú presnosť |
Okrem dizajnu nástrojov je kritické aj zarovnanie nástrojov. Ak razidlo a matrica nie sú dokonale zarovnané, ohyb bude skosený a pravidlo sa môže skrútiť. Náš základný model automatickej ohýbačky používa presné vedenia a pevný rám, aby sa zaistilo, že náradie zostane počas prevádzky zarovnané. Toto zarovnanie sa kontroluje a udržiava v rámci našich postupov bežnej údržby.
Odpruženie je nepriateľom presného ohýbania. Keď je oceľové pravítko ohnuté, materiál podlieha plastickej aj elastickej deformácii. Plastická deformácia je trvalá, ale elastická deformácia sa obnoví po odstránení ohybovej sily. Toto zotavenie spôsobí, že sa pravidlo vráti späť, čo má za následok uhol ohybu, ktorý je menší ako uhol, do ktorého bolo ohnuté. Veľkosť spätného pruženia závisí od vlastností materiálu pravítka, jeho hrúbky a polomeru ohybu. Ak pruženie nie je kompenzované, konečný uhol ohybu bude nepresný.
Na dosiahnutie presných ohybov musí automatický ohýbač pravidlo prehnúť, aby sa kompenzovalo odpruženie. Veľkosť nadmerného ohybu je určená algoritmom kompenzácie odpruženia. Tento algoritmus je založený na materiálových vlastnostiach pravidla a geometrii ohybu. Algoritmus vypočíta požadovaný uhol ohybu a prikáže osi ohybu, aby sa posunula do tohto uhla. Po uvoľnení ohybovej sily sa pravítko vráti späť do požadovaného uhla. Presnosť kompenzačného algoritmu je rozhodujúca pre celkovú presnosť funkcie ohybu.
V spoločnosti Adewo Automation Equipment Co., Ltd. používa náš základný model Auto Bender sofistikovaný algoritmus kompenzácie odpruženia, ktorý je založený na rozsiahlom testovaní rôznych typov oceľových pravidiel. Algoritmus berie do úvahy hrúbku, tvrdosť a požadovaný polomer ohybu. Obsluha jednoducho zadá požadovaný uhol a polomer ohybu a stroj automaticky vypočíta požadovaný prehyb. Nasledujúca tabuľka poskytuje príklad kompenzácie pruženia pre rôzne hrúbky oceľového pravítka.
| Hrúbka pravidla (mm) | Požadovaný uhol ohybu | Uhol nadmerného ohybu (typický) | Spätná kompenzácia |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algoritmus kompenzácie odpruženia je kľúčovou vlastnosťou nášho základného modelu Auto Bender. Umožňuje stroju vytvárať presné ohyby bez potreby manuálneho nastavovania metódou pokus-omyl. To nielen zlepšuje presnosť, ale tiež zvyšuje produktivitu znížením času nastavenia a plytvania materiálom.
Dosiahnutie presných ohybov je jedna vec; zachovanie tejto presnosti v priebehu času je iné. Funkcia ohýbania automatickej ohýbačky podlieha opotrebovaniu, tepelnému posunu a iným faktorom, ktoré môžu zhoršiť jej výkon. Aby sa zabezpečilo, že stroj bude naďalej vytvárať presné ohyby, je nevyhnutné mať program overovania a údržby. Tento program by mal zahŕňať pravidelnú kalibráciu, kontrolu nástrojov a overovanie presnosti stroja pomocou skúšobných rezov.
Proces overovania zvyčajne zahŕňa ohýbanie skúšobného pravidla na známy vzor a následné meranie výsledného tvaru. Rozmery sa porovnajú s naprogramovanými rozmermi. Ak odchýlky prekročia prípustnú toleranciu, stroj sa nastaví alebo prekalibruje. Skúšobný obrazec by mal zahŕňať rôzne uhly ohybu a polomery, aby sa zabezpečila presnosť stroja v celom rozsahu. Skúška by sa mala vykonávať v pravidelných intervaloch, napríklad na začiatku každej zmeny alebo po výmene nástrojov.
V spoločnosti Adewo Automation Equipment Co., Ltd. odporúčame nasledujúci plán overovania a údržby pre náš základný model Auto Bender:
Nasledujúca tabuľka poskytuje súhrn úloh overovania a údržby funkcie ohýbania.
| Úloha | Frekvencia | Účel |
| Vizuálna kontrola nástrojov | Denne | Zistite opotrebovanie alebo poškodenie |
| Testovací vzor ohybu | Týždenne | Overte presnosť stroja |
| Mazanie pohyblivých častí | Týždenne | Znížte opotrebovanie a zaistite hladký pohyb |
| Kontrola servomotorov | Mesačne | Zabezpečte správnu prevádzku a zistite opotrebovanie |
| Úplná kalibrácia | Ročne | Obnovte stroj na výrobné špecifikácie |
Dodržiavaním štruktúrovaného programu overovania a údržby môžu používatelia nášho základného modelu Auto Bender zabezpečiť, že ich stroj bude naďalej produkovať presné ohyby po mnoho rokov. Naša továreň poskytuje komplexné školenia a podporu, aby pomohla našim zákazníkom implementovať tieto postupy.
Otázka 1: Aká je typická presnosť ohýbania základného modelu automatickej ohýbačky?
Odpoveď: Typická presnosť ohýbania nášho základného modelu Auto Bender je +/- 0,1 mm pre polohu ohybu a +/- 0,5 stupňa pre uhol ohybu. Táto úroveň presnosti je vhodná pre väčšinu aplikácií na výrobu oceľových pravidiel. Pre aplikácie vyžadujúce ešte vyššiu presnosť ponúkame pokročilé modely s kódovačmi s vyšším rozlíšením a sofistikovanejšími kompenzačnými algoritmami.
Otázka 2: Môže automatická ohýbačka ohýbať oceľové pravidlá s rôznymi hrúbkami?
Odpoveď: Áno, základný model Auto Bender dokáže ohýbať oceľové pravítko s rôznymi hrúbkami. Riadiaci systém stroja obsahuje databázu parametrov ohýbania pre rôzne typy a hrúbky pravidiel. Operátor jednoducho zvolí typ a hrúbku pravítka a stroj automaticky upraví parametre ohýbania vrátane kompenzácie pruženia. Vďaka tomu je stroj veľmi univerzálny a ľahko sa používa.
Otázka 3: Ako automatický ohýbač zvláda rôzne polomery ohybu?
Odpoveď: Automatická ohýbačka zvládne rôzne polomery ohybu pomocou rôznych sád nástrojov. Razidlo a matrica sa zmenia tak, aby zodpovedali požadovanému polomeru ohybu. Riadiaci systém stroja je naprogramovaný s geometriou nástrojov, takže automaticky upravuje parametre ohýbania, aby sa dosiahol správny polomer. Výmena nástrojov je zvyčajne rýchla a jednoduchá, čo umožňuje operátorovi prepínať medzi rôznymi polomermi s minimálnymi prestojmi.
Otázka 4: Aký je maximálny uhol ohybu, ktorý môže automatická ohýbačka dosiahnuť?
Odpoveď: Maximálny uhol ohybu závisí od nástroja a konštrukcie stroja. Pri štandardnom nastavení môže stroj dosiahnuť ohyby až do 90 stupňov. Pre špeciálne aplikácie môžu byť poskytnuté vlastné nástroje na dosiahnutie iných uhlov, vrátane ostrých a tupých ohybov. Naša továreň v Adewo Automation Equipment Co., Ltd. môže poskytnúť vlastné nástroje na splnenie špecifických požiadaviek.
Otázka 5: Ako automatický ohýbač zaisťuje, že ohyby sú v správnej polohe pozdĺž pravidla?
Odpoveď: Automatická ohýbačka používa mechanizmus presného podávania na posunutie oceľového pravítka do správnej polohy pre každý ohyb. Mechanizmus podávania je poháňaný servomotorom a riadený CNC systémom stroja. Poloha posuvu je naprogramovaná pre každý ohyb a servo ovládanie s uzavretou slučkou zaisťuje presné umiestnenie pravítka. Stroj tiež používa snímací systém na detekciu nábežnej hrany pravidla a na overenie polohy podávania.
Funkcia ohýbania automatickej ohýbačky je sofistikovaný systém, ktorý kombinuje presnú mechaniku, pokročilé servo riadenie a inteligentný softvér na presné tvarovanie oceľového pravítka. Presnosť funkcie ohybu je určená presnosťou osí posuvu a ohybu, geometriou nástrojov, účinnosťou algoritmu kompenzácie spätného pruženia a prísnosťou programu overovania a údržby. Základný model Auto Bender od Adewo Automation Equipment Co.,ltd. je navrhnutý tak, aby poskytoval najvyššiu úroveň presnosti a opakovateľnosti, čo umožňuje výrobcom matríc vyrábať vysokokvalitné matrice s istotou.
