S rastúcim dopytom po precíznom spracovaní v oblastiach, ako je tlač obalov, farmaceutické balenie, elektronické výrobky a špičkové darčekové krabičky, sa výroba vysekávaním vyvíja smerom k vysokej presnosti, viacnásobným procesom a automatizácii. Pre sendvičové matrice, presné elektronické matrice a špičkové baliace matrice majú tradičné metódy ručného ohýbania a vrúbkovania určité obmedzenia, pokiaľ ide o efektivitu spracovania, rozmerovú konzistenciu a prispôsobivosť zložitým procesom.
Multifunkčný automatický ohýbací stroj ABM-832C2, ktorý spĺňa požiadavky vysoko presného vysekávacieho obrábania, integruje procesy ohýbania, vrúbkovania, ohýbania, rezania foriem a mostov. V kombinácii s vrúbkovaním s viacerými špecifikáciami, automatickou zmenou pravidiel a vysoko presným podávacím systémom poskytuje stabilnejšie a efektívnejšie automatizované riešenie pre komplexné obrábanie formou vysekávania.
1. Viaceré špecifikácie vrúbkovania, vhodné na presné vysekávanie.
ABM-832C2 podporuje 1 až 4 rôzne konfigurácie vrúbkovania s minimálnou veľkosťou bodky 0,2 mm. Šírka a hĺbka vrubu sa dá nastaviť pomocou softvéru. Špecifikácie vrúbkovania je možné flexibilne vybrať pre rôzne štruktúry matrice, aby sa splnili požiadavky na presnosť a konzistenciu presného balenia a zložitých štruktúr matrice.

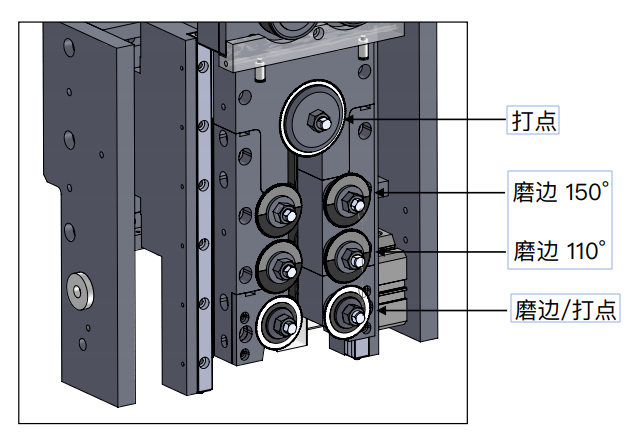

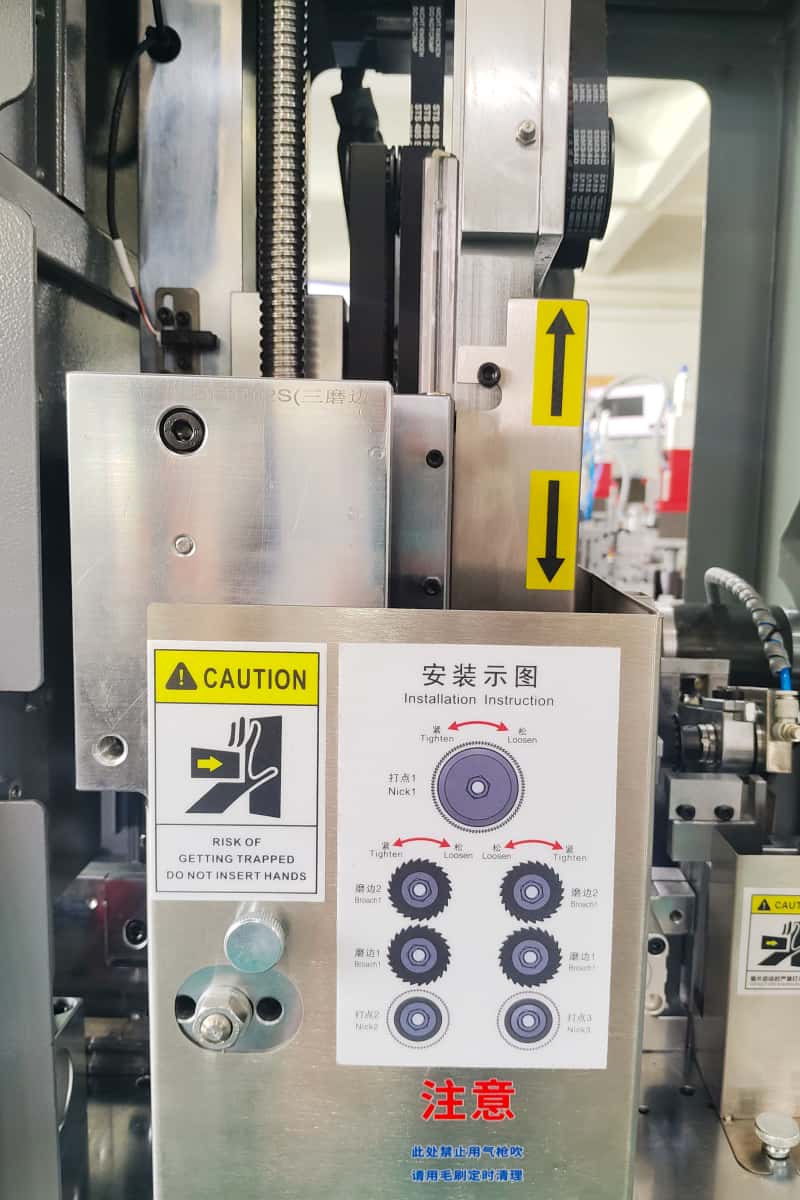

2. Brúsenie dvoch/troch skupín na zlepšenie adaptability spracovania
Zariadenie môže byť nakonfigurované s 2 alebo 3 sadami preťahovacích systémov v kombinácii s multifunkčnými dierovacími nástrojmi a môže byť nakonfigurované na spracovanie podľa rôznych rezných materiálov a procesov vysekávania. Funkcie, ako je ohýbanie, vrúbkovanie, preťahovanie, rezanie do formy, mostík a plochý rez, sú integrované, čo znižuje procesné zmeny medzi viacerými strojmi a zlepšuje celkovú efektivitu spracovania.
3. Kazeta s automatickým pravidlom (6 cievok)
ABM-832C2 môže byť vybavený automatickou kazetou s pravidlami, ktorá podporuje centralizovanú konfiguráciu rôznych pravidiel obrábania.
Stroj automaticky vyvolá zodpovedajúce pravidlá rezania podľa programu obrábania, čím sa zníži počet operácií manuálnej zmeny pravidiel. Je obzvlášť vhodný pre multiprocesnú, kontinuálnu výrobu foriem a môže ďalej zlepšiť úroveň automatizácie zariadenia.
4.Presnosť posuvu ±0,03 mm, spĺňajúce požiadavky vysoko presného obrábania.

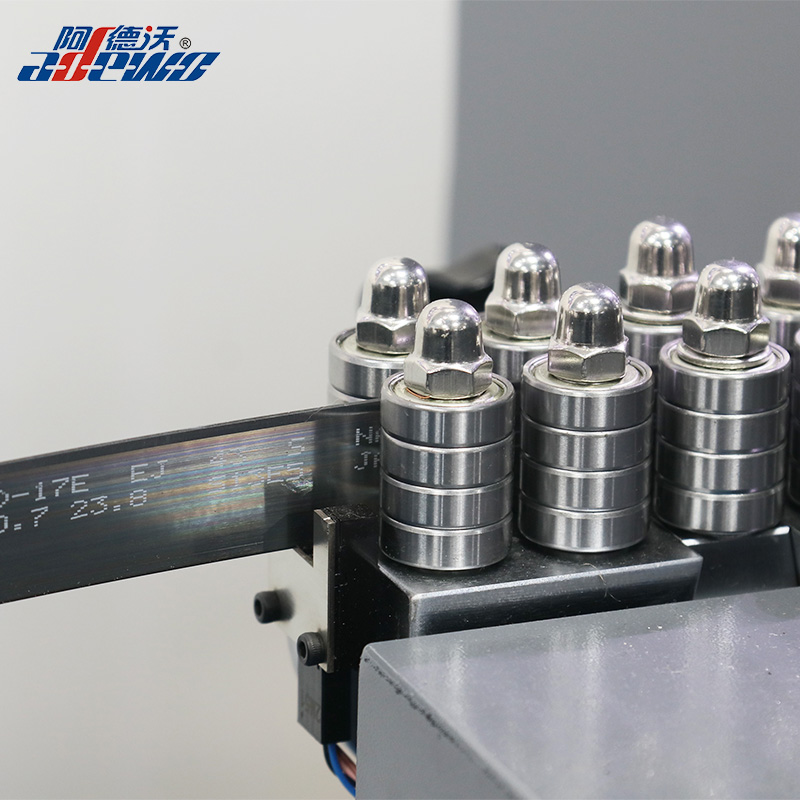

Zariadenie využíva automatickú štruktúru podávania s presnosťou podávania ± 0,03 mm. Minimálny rozmer ohybu vpredu je 1,5 mm a minimálny rozmer ohybu vzadu je 1,0 mm. Podporuje výšku čepele 8–32 mm a hrúbku materiálu čepele 0,45, 0,53, 0,71 a 1,05 mm a je kompatibilný s formátmi súborov DXF a DWG, čo umožňuje priamu integráciu s návrhom digitálneho vysekávania a výrobnými procesmi. Je vhodný pre rôzne špičkové vysekávacie aplikácie.
5.Aplikácie:
Vďaka možnosti značenia pre viaceré špecifikácie, viacskupinového preťahovania a automatickej zmeny pravidiel je ABM-832C2 predovšetkým vhodný na vysekávacie aplikácie vyžadujúce vysokú presnosť a riadenie procesu, vrátane:

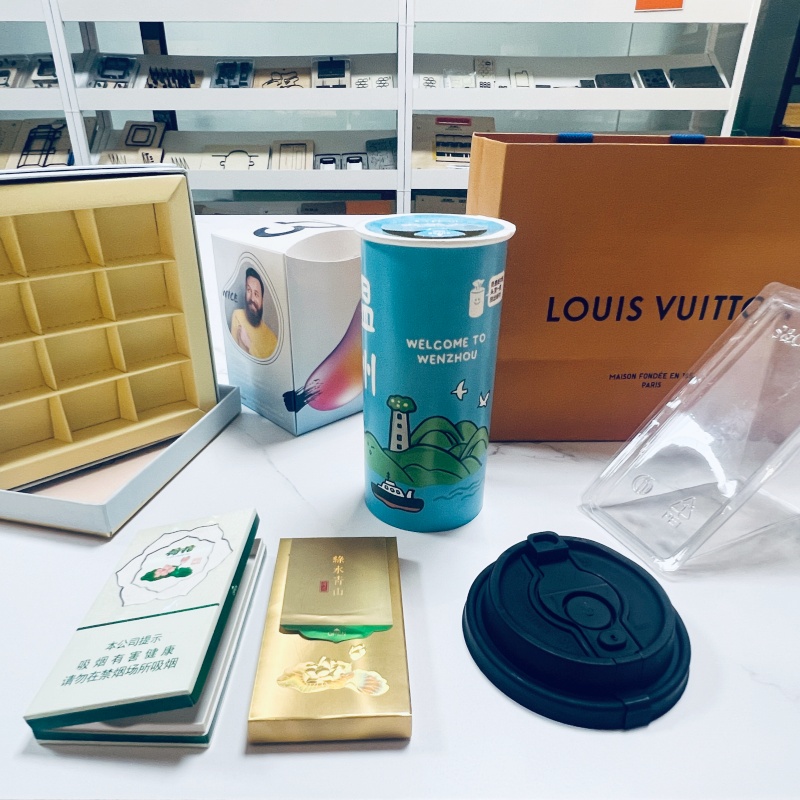

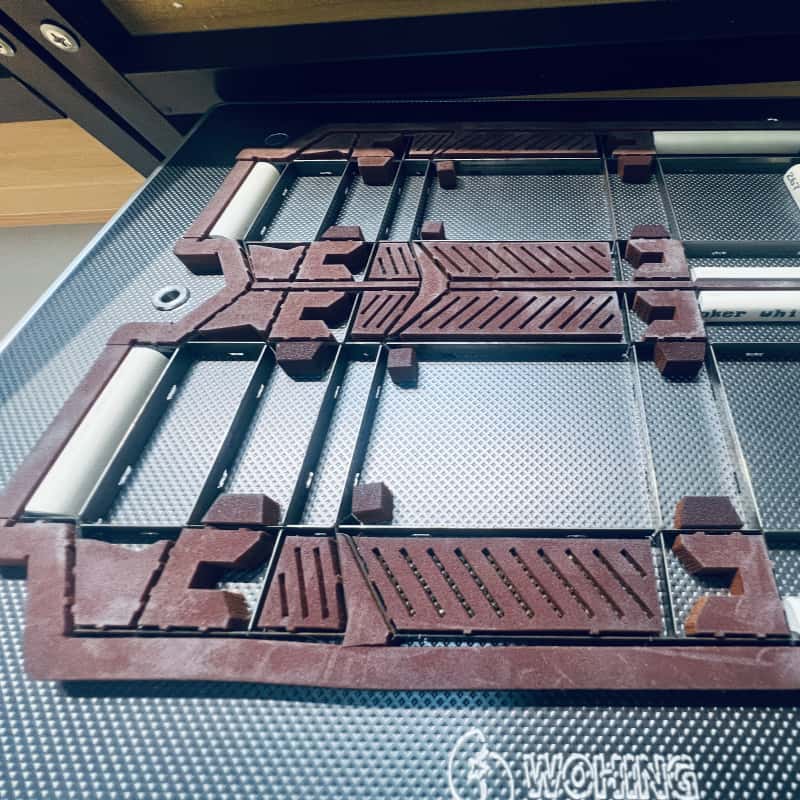

Sendvičové matrice, balíček pre lekárne Špičkové luxusné papierové škatule Vyrezávacie matrice, vysoko presné matrice na elektroniku, matrice na balenie cigariet a tabakových papierov
plus všetky štandardné typy:

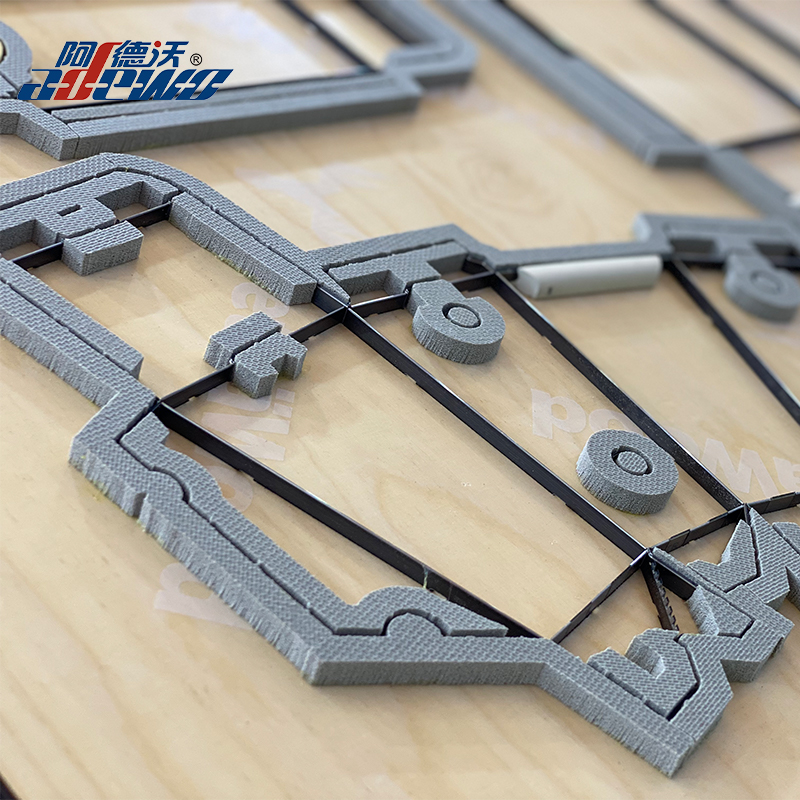

Vyrezávacie matrice z papiera/kartónu, matrice na tesnenie a tesnenie, matrice na tvarovanie za tepla, matrice na skladacie kartóny, matrice na štítky, matrice z vlnitej lepenky, matrice na puzzle
Pre rôzne štruktúry produktov je možné parametre spracovania upraviť pomocou softvéru, aby sa dosiahlo flexibilnejšie spracovanie vysekávaním.
6. Základné technické parametre
Projektové parametre
Podporovaná hrúbka pravítka: 0,45 / 0,53 / 0,71 / 1,05 mm
Podporovaná výška pravítka: 8–32 mm
Minimálna veľkosť ohybu vpredu: 1,5 mm
Minimálna veľkosť ohybu vzadu: 1,0 mm
Presnosť podávania: ±0,03 mm
Rovinnosť ohybu: 0,2 mm
Možnosti veľkosti vrúbkovania: jeden/duálny/tri/štyri
Minimálna hĺbka zárezu: 0,2 mm
Konfigurácia preťahovania: duálna skupina/ tri skupiny
Kazeta s automatickým pravidlom so 6 cievkami
Podporované formáty súborov: DXF, DWG
Celkový výkon: 3 kW
Rozmery zariadenia: 2850×800×1600 mm
Hmotnosť zariadenia 540 kg
7. Podporujte rozvoj spracovania vysekávaním smerom k vysokej presnosti a automatizácii.
Pre špičkovú výrobu obalov a presného vysekávania musí mať zariadenie nielen stabilnú presnosť ohýbania, ale musí tiež brať do úvahy integráciu viacerých procesov, rýchlu zmenu pravidiel a flexibilitu spracovania.
ABM-832C2 integruje viacero procesov vysekávania do jedného stroja prostredníctvom viacnásobného preťahovania, vrúbkovania podľa špecifikácie 1–4, kazety s automatickým pravidlom so 6 cievkami a vysoko presného podávania ±0,03 mm. Poskytuje automatizovanú podporu spracovania pri výrobe presných vysekávacích foriem na sendvičové vysekávanie, farmaceutických obalov, prémiových darčekových krabičiek, elektronických a cigaretových obalov.
Modernizácia z jedného ohýbacieho stroja na viacprocesový, vysoko presný automatizovaný stroj, ABM-832C2 ďalej rozširuje použitie automatického ohýbacieho zariadenia v oblasti výroby špičkových nástrojov.
