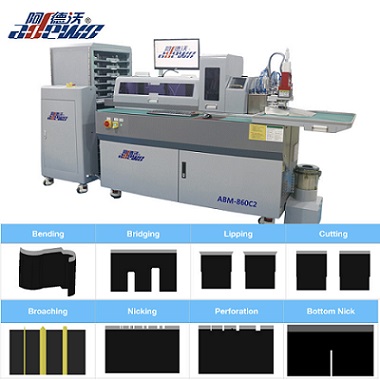

Automatický ohýbací stroj ABM-860C2 s vysokým pravidlom si poradí s rôznymi typmi lisovníc – od vlnitých prepravných krabíc a skladacích kartónov až po špičkové obaly cigariet a farmaceutické kartóny. Tento stroj na ohýbanie matricových dosiek ponúka flexibilné konfigurácie preťahovania a nástrojov, aby vyhovovali rôznym požiadavkám na spracovanie.
Optiomal Rule Thickness:
0,71, 1,05, 1,42 mmSupported Rule Height:
23,8-60 mmBasic Functions:
Ohýbanie, preťahovanie, vrúbkovanie, lemovanie, rezanie formy, mostík,, plochý rezOptional Functions:
Perforácia, diera, vyrezaný záhyb, spodná ryhaPrehľad produktov
Automatický ohýbací stroj ABM-860C2 High Rule je komplexné riešenie na výrobu foriem navrhnuté na spracovanie oceľových pravidiel s výškami od 23,8 mm do 60 mm. Je navrhnutý tak, aby spĺňal požiadavky moderných dielní na výrobu lisovníc, ktoré spracovávajú širokú škálu typov objednávok – od vlnitých obalov a kartónových foriem až po špičkové vitríny a špeciálne skladacie kartóny.
Na rozdiel od bežných ohýbačiek, ktoré sa zameriavajú výlučne na ohýbanie, ABM-860C2 integruje ohýbanie a rezanie s viacerými pomocnými funkciami na výrobu lisovníc do jedného výrobného systému. Tento integrovaný prístup zjednodušuje celý pracovný postup spracovania pravidiel, znižuje potrebu samostatných strojov, minimalizuje manipuláciu s materiálom a zlepšuje celkovú efektivitu výroby.
Stroj je obzvlášť vhodný pre dielne, ktoré často prepínajú medzi rôznymi typmi foriem, hrúbkou pravítka a požiadavkami na spracovanie. Jeho flexibilita umožňuje operátorom prejsť z jednej úlohy na druhú s minimálnym časom nastavenia, čo z nej robí praktickú voľbu pre krátkodobé zákazky aj väčšie výrobné dávky.
Kľúčové výhody
1. Ohýbanie a rezanie v jednom
Vďaka integrovanému dizajnu ABM‑860C2 stroj automaticky reže oceľové pravítko na požadovanú dĺžku ihneď po dokončení ohýbania. To eliminuje potrebu ručného spájania nožov, znižuje prácu a zabezpečuje, že každý ohyb a rez sú presne zarovnané podľa digitálneho súboru návrhu.
Výsledkom sú rýchlejšie výrobné cykly, menej chýb pri manipulácii a konzistentnejšia kvalita lisovníc – obzvlášť dôležité pre zložité lisovnice s viacerými ohybmi a požiadavkami na presné spoje.
2. Voliteľný spodný prepichovač
Funkcia Bottom Nick je k dispozícii ako voliteľná funkcia na ABM‑860C2. Táto funkcia je špeciálne navrhnutá tak, aby riešila problémy s rovinnosťou, ktoré sa môžu vyskytnúť na matriciach, najmä pri práci s hrubšími materiálmi alebo väčšími rozmermi matrice.
Táto funkcia je obzvlášť cenná v aplikáciách, kde je kritická presnosť a rovinnosť dosky, ako sú špičkové obaly, farmaceutické kartóny a podnosy pre elektronické komponenty.
3. Efektívne nepretržité prerezávanie
ABM‑860C2 podporuje nepretržité vrúbkovanie, funkciu, ktorá umožňuje stroju aplikovať viacero vrúbkov pozdĺž oceľového pravítka v jednom prechode. To je obzvlášť užitočné pri vytváraní trhacích línií, uľahčení ohýbania v oblastiach s malým polomerom alebo pri príprave pravidiel pre zložité štruktúry matrice.
Tento softvérovo riadený prístup eliminuje úpravy metódou pokus-omyl a zabezpečuje konzistentné výsledky vrúbkovania v rôznych výrobných sériách, čím sa znižuje množstvo odpadu a zlepšuje sa celková spoľahlivosť procesu.

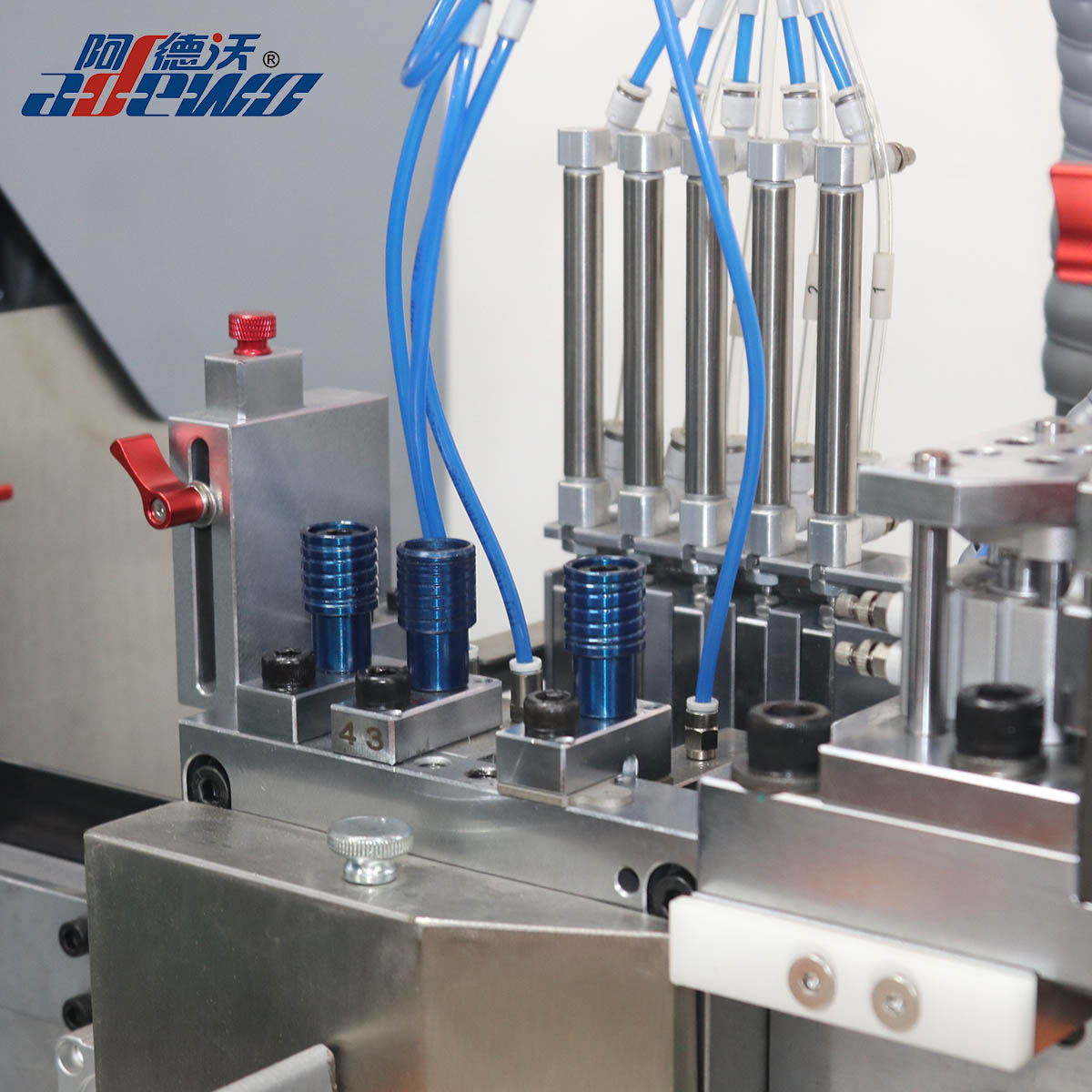

4. Viaceré voliteľné nástroje
K dispozícii je viacero dierovacích a rezacích nástrojov, vrátane perforácie, diery, rezu záhybov, spodného ryhy.
Otvor – pre otvory na rukoväte, vetracie otvory alebo úchytky na zavesenie.
Perforácia – pre aplikácie s perforáciou a trhaním.
Nezávislé nástroje – navrhnuté pre rýchlu a pohodlnú výmenu, čo umožňuje stroju prepínať medzi rôznymi potrebami spracovania bez rozsiahlych prestojov.
5. Viacero možností predlžovania a prepichovania
Stroj podporuje viaceré konfigurácie preťahovania a vrúbkovania, vrátane predného a zadného preťahovania, širokého a úzkeho preťahovania, vhodné pre špičkové balenia cigariet, farmaceutické škatuľky a elektronické dosky.
Vďaka týmto konfiguráciám je stroj obzvlášť vhodný pre vysoko presné aplikácie, ako sú:
· Luxusné balenie cigariet – kde sú nevyhnutné jemné detaily a prísne tolerancie.
· Farmaceutické škatule – vyžadujúce čisté, konzistentné rezy a záhyby pre bezpečnosť a prezentáciu produktu.

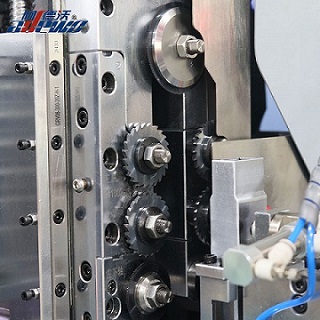

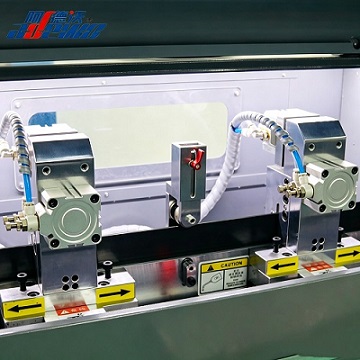

6. Nepretržité podávanie s dvojitou skrutkou

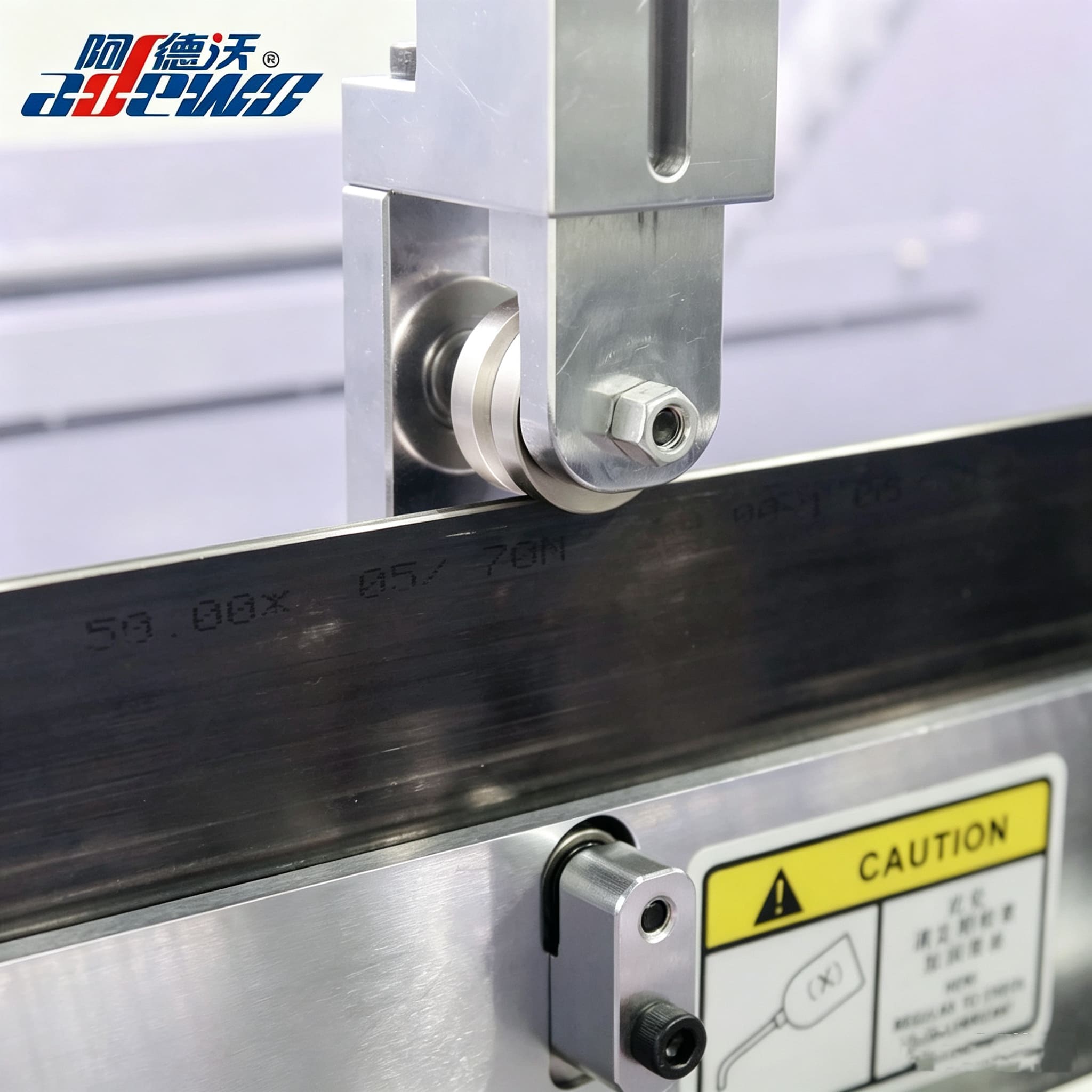

Dvojupínací systém skrutkového podávania umožňuje nepretržité, stabilné dávkovanie s vysokou presnosťou, čím sa zlepšuje celková pracovná efektivita.

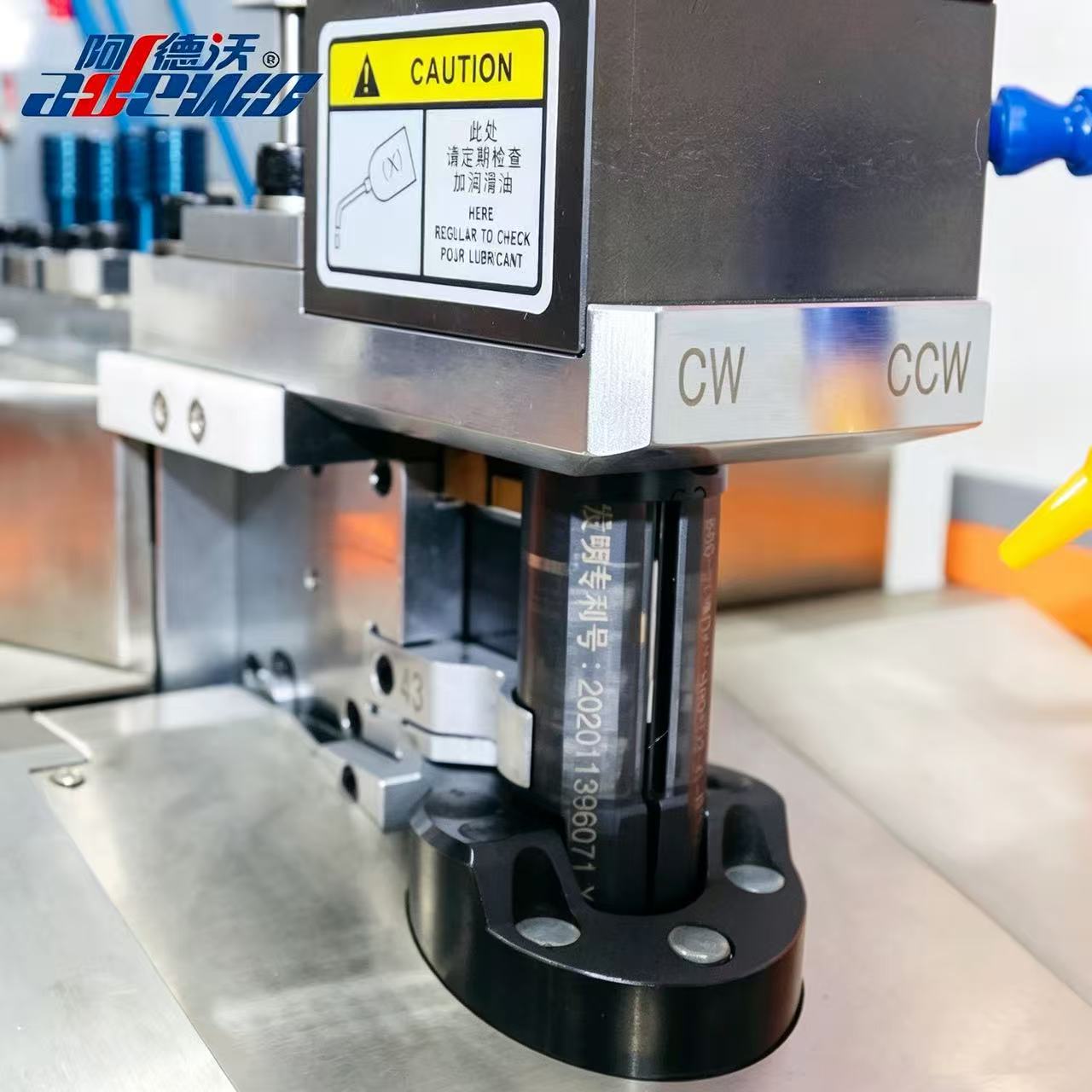

7. Profesionálny model – 2pt & 3pt v jednom
Model Pro kombinuje 2pt a 3pt v jednom, čím eliminuje potrebu výmeny ohýbacieho nástroja pri spracovaní rôznych hrúbok.
Rovinnosť ohybu je možné nastaviť pre rezacie pravidlá s rôznou tvrdosťou.
| Voliteľná hrúbka pravidla | 0,71, 1,05, 1,42 mm |
| Podporovaná výška pravidla | 23,8-60 mm |
| Predné min. ohyb Veľkosť | 1,5 mm |
| Veľkosť chrbta Min. ohyb |
1,0 mm |
| Presnosť kŕmenia | ±0,03 mm |
| Plochosť ohýbania | 0,2 mm |
| Základné funkcie | Ohýbanie, preťahovanie, vrúbkovanie, lemovanie, rezanie formy, mostík, plochý rez |
| Voliteľné funkcie | Perforácia, diera, vyrezaný záhyb, spodná ryha |
| Preťahovacia súprava | Jedna súprava Preťahovanie/Dvojité preťahovanie |
| Podporovaný formát súboru | DXF, DWG |
Aplikácie
ABM-860C2 je navrhnutý pre aplikácie na výrobu matrice s vysokým pravidlom a možno ju použiť tam, kde sa vyžaduje viacero operácií spracovania matrice.
Jeho multifunkčná konfigurácia je vhodná pre aplikácie vrátane:
Špičkový obal na cigarety
Vyžaduje jemné rezanie detailov, presné ryhovanie a konzistentnú kvalitu pri veľkých objemoch výroby. Presné podávanie a multifunkčné možnosti ABM-860C2 zaisťujú, že každá matrica spĺňa náročné štandardy priemyslu balenia tabaku.
Farmaceutické škatuľky
Požadujte čisté, presné rezy a záhyby, aby ste zaistili bezpečnosť produktu a súlad s regulačnými normami. Schopnosť stroja udržiavať úzke tolerancie a produkovať výsledky bez otrepov ho robí ideálnym pre tento sektor.
Výroba lisovacích dosiek
Stroj je možné použiť na výrobu samotných lisovacích dosiek, najmä v kombinácii s laserovým rezacím zariadením na profilovanie dosiek.
Výroba obalových foriem
Všeobecné aplikácie balenia – vrátane spotrebného tovaru, osobnej starostlivosti a výrobkov pre domácnosť – ťažia zo všestrannosti stroja a schopnosti manipulovať so širokou škálou štruktúr lisovníc.
Iné aplikácie na výrobu razidiel
Stroj je možné prispôsobiť aj pre špeciálne matrice používané v automobilovom, medicínskom a priemyselnom balení, s výhradou špecifických požiadaviek na spracovanie.
Zhrnutie produktu
Automatický ohýbací stroj ABM-860C2 s vysokým pravidlom kombinuje ohýbanie a rezanie s viacerými funkciami na výrobu foriem v jednom integrovanom systéme. Vďaka flexibilným konfiguráciám preťahovania, vrúbkovania a multifunkčných nástrojov je stroj navrhnutý tak, aby zjednodušil rôzne operácie spracovania lisovacích pravidiel. Jeho automatický systém podávania a konfigurácia modelu Pro ďalej poskytujú flexibilitu pre aplikácie na výrobu matrice s vysokým pravidlom.
FAQ:
1. Poskytujete popredajnú podporu?
áno. Poskytujeme popredajnú technickú podporu, aby sme zákazníkom pomohli s prevádzkou stroja a súvisiacimi technickými otázkami.
2.Ako si môžu zákazníci zvoliť vhodnú konfiguráciu preťahovania?
ABM-860C2 ponúka možnosti preťahovania Single Set a Double Set, ako aj predné a zadné, široké a úzke konfigurácie preťahovania.
3.Je potrebné vymeniť celý nástroj pri zmene medzi rôznymi požiadavkami na spracovanie?
Nie nevyhnutne. Stroj podporuje nezávislé nástroje, ktoré je možné samostatne vymieňať podľa rôznych požiadaviek na spracovanie.
4.Ako stroj zvláda rôzne požiadavky na vrúbkovanie?
Šírku a hĺbku vrúbkovania je možné nastaviť pomocou softvéru, čo umožňuje výber požadovanej konfigurácie vrúbkovania počas spracovania.
5. čo by mali zákazníci zvážiť pri výbere konfigurácie stroja?
Zákazníci môžu pri výbere vhodnej konfigurácie ABM-860C2 zvážiť požadovanú hrúbku pravítka, výšku pravítka, konfiguráciu preťahovania a voliteľné funkcie spracovania.
